Наркозный аппарат Dräger Atlan A300/A300 XL

Atlan® – гибкое семейство универсальных аппаратов для ингаляционной анестезии. Высокоточный поршневой вентилятор облегчает проведение протективной вентиляции легких, а полный комплекс параметров помогает в принятии решений. Рабочую станцию Atlan A300/XL можно подключить к сети для двунаправленного и безопасного обмена данными с другими устройствами, что повышает эффективность работы и уменьшает количество ошибок.

Варианты исполнения

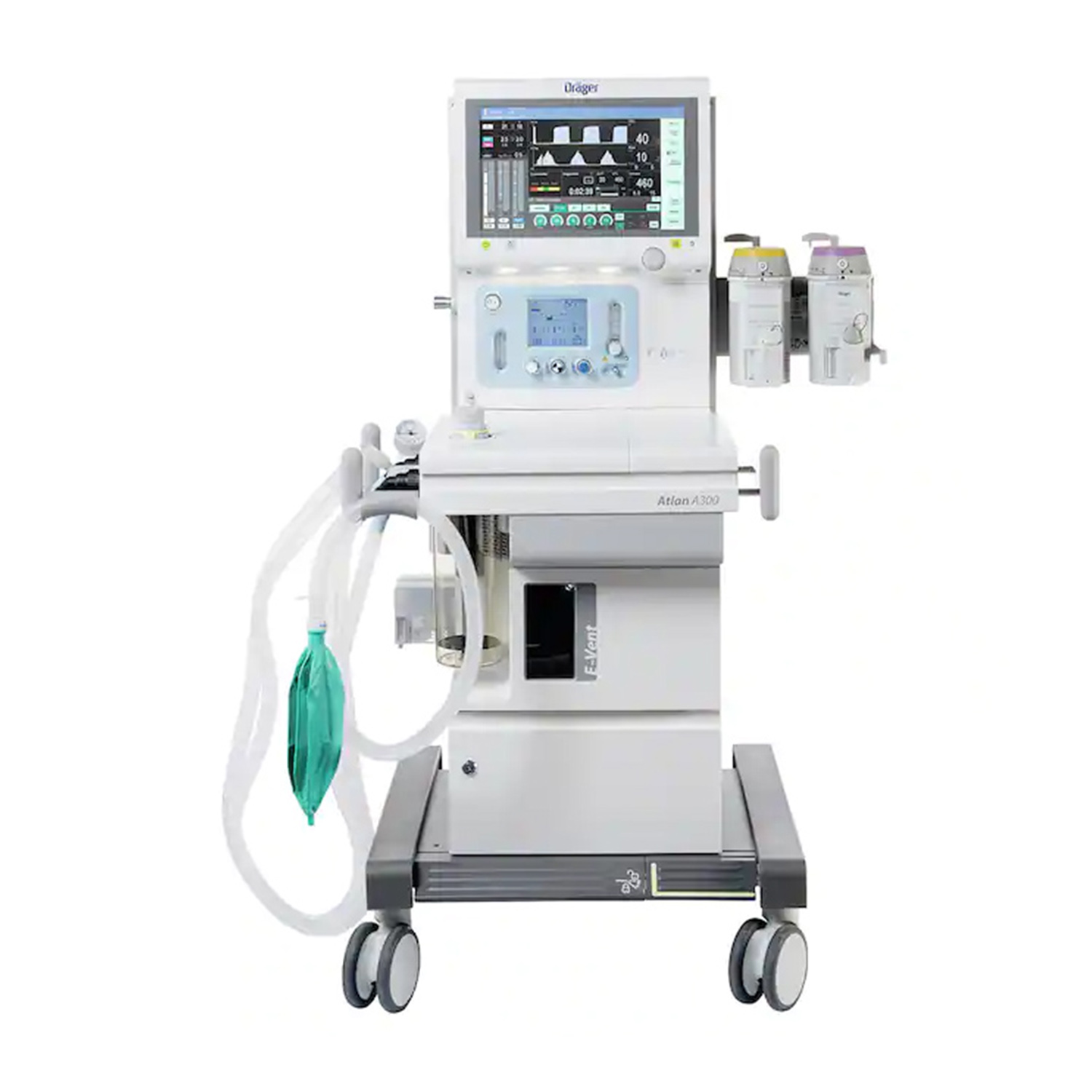

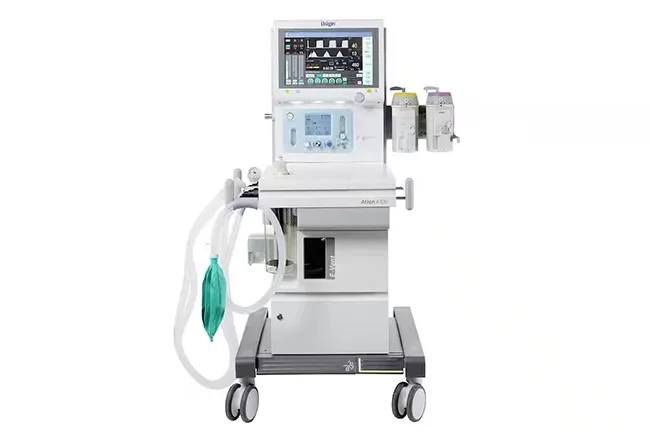

Atlan A300

Наркозный аппарат Atlan в компактной версии исполнения A300. Оснащён высокоточным электроприводом поршневого типа, не требующим расхода медицинских газов для своей работы.

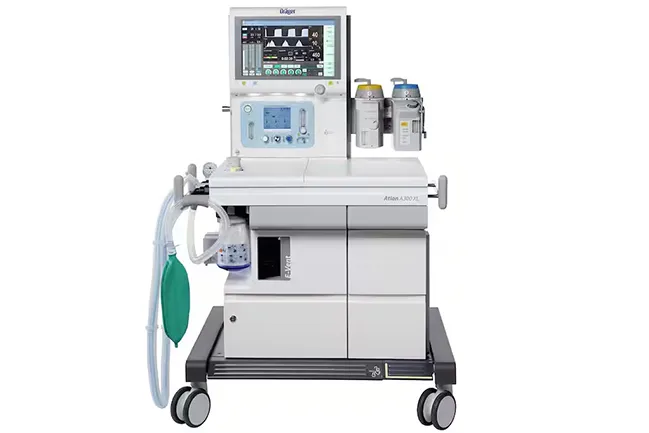

Atlan A300 XL

Наркозный аппарат Atlan в версии исполнения A300 XL. Более широкая тележка для комфортной работы в операционных большого размера.

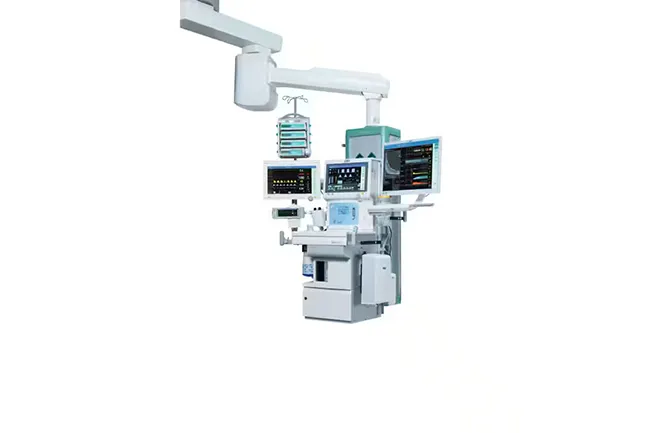

Потолочная консоль

Atlan A300/350 в версии с креплением на медицинскую потолочную консоль

Комплектация

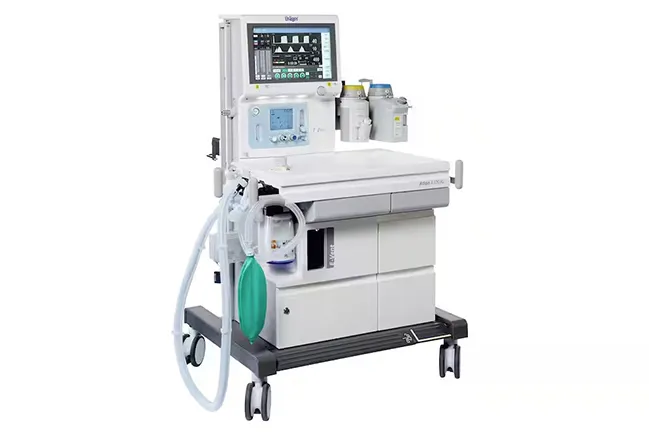

Наркозный аппарат Atlan поставляется с дыхательной системой с подогревом для уменьшения образования конденсата, что позволяет проводить анестезию с низким и минимальным потоком.

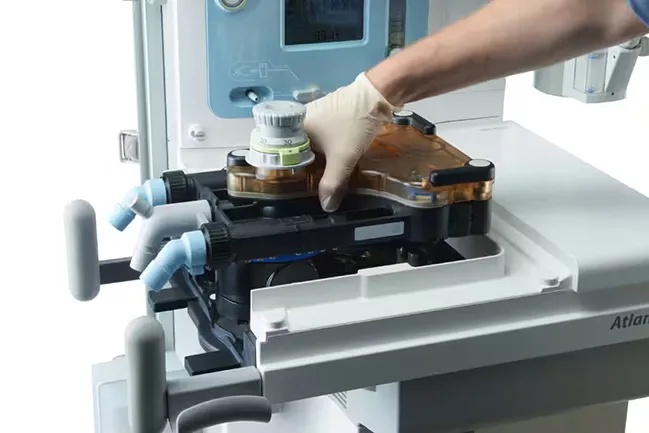

Дыхательная система аппаратов Atlan компактна, состоит из очень небольшого количества частей, удобно разбирается и легко обрабатывается.

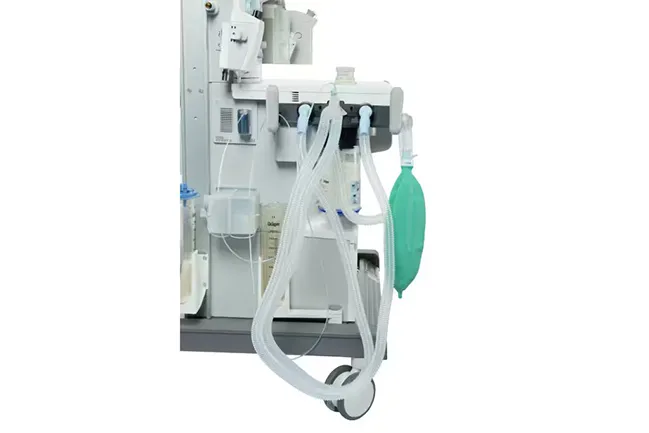

Аппараты Atlan могут оснащаться модулями газоанализа в боковом потоке xGM с парамагнитным датчиком O2 и возвратом пробы газа в дыхательную систему, а также системами активного или пассивного удаления отработанных газов (AGSS)

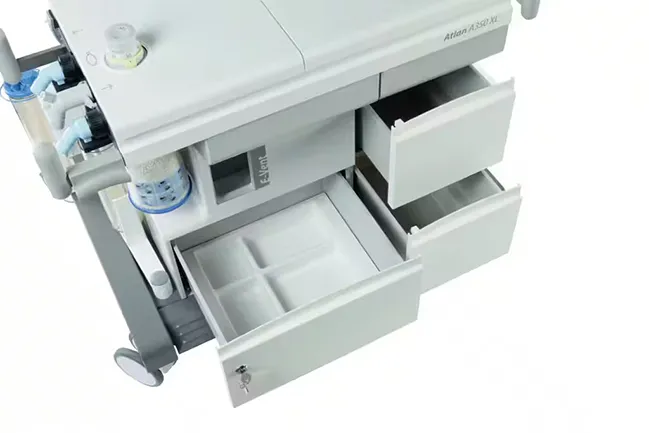

Аппараты Atlan оснащены удобной системой хранения принадлежностей и расходных материалов

Каждый Atlan оснащён встроенной подсветкой рабочего места

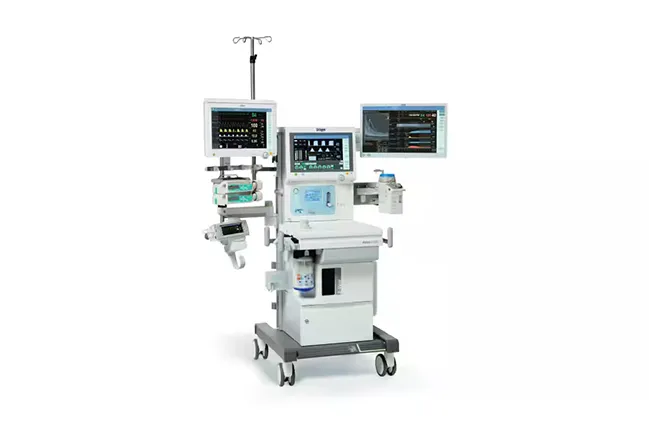

Продуманная конструкция аппаратов Atlan даёт широкие возможности создания рабочего места анестезиолога. Даже в компактной версии A300.

Особенности

Протективная вентиляция легких

Технология поршневого вентилятора с электроприводом и электронным управлением, используемая в анестезиологической рабочей станции Atlan A300/XL, помогает внедрять технологии протективной вентиляции лёгких в практику отделения для улучшения результатов периоперационного ведения пациентов.

• Движение поршня, синхронизированное с потоком выдоха пациента, снижает сопротивление выдоху и уменьшает работу дыхания
• Для снижения риска развития ателектаза заданное значение PEEP поддерживается даже при небольшой утечке и при спонтанном дыхании
• Высокая чувствительность триггера позволяет обнаруживать даже слабые спонтанные дыхательные усилия пациентов
• Система отсечения потока свежего газа гарантирует, что изменения потоков пользователем не влияют на дыхательный объем, давление на вдохе и точность подаваемого дыхательного объема (VT), даже при очень малых величинах VT, например от 5 мл.
• Конструктивные характеристики и функциональные возможности оптимизируют работу с минимальным и низким потоком, что способствует повышению влажности анестезирующих газов, улучшению мукоцилиарного клиренса, поддержанию температуры тела и уменьшению потери жидкости. Они включают:
  – встроенный активный обогрев дыхательной системы для подогрева дыхательного газа и уменьшения конденсации
  – оптимизированную архитектуру дыхательной системы, обеспечивающую быстрое изменение концентрации свежего газа и анестетика
  – возврат пробы газа из газоанализатора в дыхательную систему
• Опция рекрутмента легких* включает одноступенчатый и многоступенчатые маневры раскрытия легких, функцию задержки вдоха/выдоха и функция напоминания для поддержки запуска рекрутмента легких объема с минимально возможным давлением, чтобы избежать пиков давления и непреднамеренно высоких дыхательных объемов
• Высокоточный клапан APL с почти линейным увеличением и уменьшением паттерна давления

_{* для этого требуется программное обеспечение версии 2.0 или выше}

Поддержка принятия решений

Чтобы помочь анестезиологам принимать обоснованные решения, наш наркозный аппарат Atlan A300/XL можно оснастить несколькими опциями и комбинировать с другими продуктами Dräger.

• Опция расширенного мониторинга газа:*
  – Индикаторы и тренды эффективности настройки подачи свежего газа и расхода анестетика (Эконометр и Эксперт-программа низкого потока (без трендов)) для поддержки интуитивно понятного и удобного проведения анестезии с минимальным и низким потоком
  – Доступ к данным о расходе газа и кислорода, а также о потреблении анестетиков для анализа практики работы с низким и минимальным потоком
  – Параметр MV x CO₂ для отслеживания качественного отображения выведения CO₂
• Опция расширенного мониторинга вентиляции:
  – Отображение комплайнса легких пациента, петлей Давление-Объем и Объём-поток для оценки качества вентиляции и соответствующей корректировки настроек вентиляции
• Компиляция соответствующих данных о вентиляции и гемодинамике пациента на одном дисплее для оценки терапевтических эффектов маневра рекрутмента легких**
• Руководство по оптимизированной подаче анестетиков, индивидуального для каждого пациента, в сочетании с Dräger SmartPilot^® View***

_{* только со встроенным модулем газоанализа
** только с системой мониторинга пациента Dräger Infinity^® Acute Care System (IACS)
*** для программного обеспечения требуется медицинский ПК}

Профилактика и контроль инфекций

Прерывание цепочки заражения и соблюдение гигиенических протоколов лечебного учреждения имеют решающее значение в современной клинической среде. Поэтому уже на этапе проектирования аппаратов Atlan мы учитывали нормативы профилактики инфекций для поддержки санитарно-гигиенических мер в операционной:

• Быстрая и не требующая инструментов разборка дыхательной системы с небольшим количеством деталей
• Гладкие и закругленные поверхности облегчают очистку/дезинфекцию при помощи протирания
• Каналы для прокладки кабелей уменьшают количество потенциальных источников загрязнения
• Совместимость с оригинальными одноразовыми расходными материалами Dräger, поддерживающими соблюдение высоких гигиенических стандартов
• Автоматические подсказки* напоминают персоналу о необходимости замены расходных материалов при превышении их максимального срока службы (дыхательный контур Infinity ID, влагосборник Infinity ID WaterLock 2, датчики потока Infinity ID, абсорбер Infinity ID CLIC) на основе технологии RFID
• Соответствует ISO 17664

_{* с опцией Infinity ID}

Эффективность рабочих процессов

Архитектура наркозных аппаратов Atlan A300/XL позволяет создавать гибкие индивидуальные рабочие станции, а также обеспечивает эргономичное и удобное рабочее место для операционной любого размера.

• Аппараты могут быть предложены со следующими возможностями:
  – компактная или большая тележка, потолочное или настенное крепление обеспечивают удобный доступ к пациенту, эргономичную рабочую среду и быстрое выполнение работ
  – поставляется со встроенным модулем измерения газа или без него для большей гибкости и предотвращения избыточных затрат в клиниках, использующих отдельно стоящие газоанализаторы
• Стандартизированные пользовательские интерфейсы, принципы работы, номенклатура и принадлежности Dräger для других анестезиологических аппаратов и аппаратов ИВЛ Dräger сокращают время обучения, оптимизируют управление парком оборудования и снижают риск ошибок
• Графически иллюстрированный чеклист позволяет легко и интуитивно подготовить аппарат к самопроверке
• Полностью автоматизированная система самопроверки* (не требующая взаимодействия с пользователем) повышает эффективность работы и экономит время персонала для решения других задач
• Функция Auto On (Автоматическое включение)** обеспечивает включение устройства и автоматическое тестирование системы в определенное время, помогая сократить время запуска
• Экспорт и импорт конфигурации машины через USB экономит усилия и время на выполнение конфигурации вручную**
• Большая рабочая поверхность, запираемый ящик и дополнительные полки (опционально) для комфортных условий работы и хранения расходных материалов
• Освещение рабочего места облегчает просмотр данных во время малоинвазивных процедур
• Каналы для прокладки кабелей позволяют избежать путаницы кабелей, сбоев подключения и упростить очистку
• Улучшенная маневренность потолочной версии упрощает размещение аппарата в операционной
• Измерение расхода анестетиков и газов помогает проанализировать потенциальную экономию
• Автоматические подсказки*** напоминают персоналу о необходимости замены расходных материалов на (дыхательный контур Infinity ID, влагосборник Infinity ID WaterLock 2, датчики потока Infinity ID, абсорбер Infinity ID CLIC), на основе технологии RFID
• Выдается сообщение***, если разъем дыхательного мешка Infinity ID на основе технологии RFID или дыхательный контур подсоединены неправильно и если абсорбер Infinity ID CLIC подсоединен ненадежно, чтобы избежать потенциальных ошибок, связанных с человеческим фактором
• Гибкость конструкции позволяет использовать различные принадлежности для монтажа дополнительных аппаратных компонентов, таких как мониторы пациента, инфузионные насосы, ИТ-оборудование, полки и т. д., чтобы создать индивидуальные рабочие станции

_{* вариант со встроенным мониторингом O2 требует еженедельной калибровки ячейки датчика O2. Пользователь должен подготовить аппарат по чек-листу перед началом работы.
** для этого требуется программное обеспечение версии 2.0 или выше
*** с опцией Infinity ID}

Кибербезопасность

Наркозный аппарат Atlan A300/XL был разработан с учетом требований безопасности для борьбы с потенциально опасными и повреждающими кибератаками.

Мы внедрили меры в соответствие с передовыми практиками безопасности по стандартам NIST.

• Определение. Для управления рисками предоставляются специальные документы с информацией, относящейся к безопасности (например, спецификация программного обеспечения, форма MDS2, подробный технический документ по кибербезопасности).
• Защита.
  – Безопасная загрузка обеспечивает сохранность программного обеспечения, работающего на устройстве
  – Аутентификация и авторизация на основе ролей предотвращают несанкционированный доступ к важным настройкам и данным
  – Операционная система усилена за счет исключения всех ненужных программных компонентов и отключения всех неиспользуемых портов, что сводит к минимуму возможности атак
• Выявление. События, связанные с безопасностью, обнаруживаются, регистрируются в файле журнала безопасности с защитой от несанкционированного доступа, а ИТ-администратор уведомляется с помощью SNMP трапов
• Реагирование. Монитор работоспособности системы внимательно следит за нагрузкой на систему и реагирует в случае подозрения на вредоносные события, т. е. отключает сетевой интерфейс при необычно высокой нагрузке.
• Восстановление. При обнаружении события, связанного с безопасностью, система может перезагрузиться в последнее известное рабочее состояние. Сервисная служба Dräger может быстро восстановить аппаратное и программное обеспечение, при этом клиническую конфигурацию можно перенести с других устройств через USB-накопитель

Рабочая станция Atlan была спроектирована с использованием нашего безопасного жизненного цикла разработки, включающего следующие этапы:

• Анализ угроз для выявления уязвимостей на этапе разработки
• Автоматический анализ кода при разработке программного обеспечения
• Независимое стороннее тестирование на проникновение для обнаружения остаточных уязвимостей
• Исполнение только подписанного (доверенного) кода на устройстве
• Выпуск патчей в случае обнаружения соответствующей уязвимости
• Непрерывный мониторинг уязвимостей на протяжении всего жизненного цикла продукта

Интероперабельность*

Вместе с Dräger Infinity Acute Care System** и Dräger Connectivity Converter CC300 наркозный аппарат Atlan A300/XL становится рабочей станцией с функциями, которые помогут повысить эффективность и уменьшить количество ошибок при проведении анестезии. Аппарат может подключаться к сетевым больничным системам и функционировать как источник данных:

• Синхронизация времени и даты. Идентичные настройки даты и времени на всех подключенных машинах для ведения последовательной и точной документации
• Экспорт данных и интеграция с EMR. Сбор качественных и стандартизированных данных с рабочих станций Atlan, которые напрямую интегрированы в систему электронной медицинской документации пациента, что сокращает время, затрачиваемое на выполнение административных задач
• Синхронизация режима кардиошунтирования: активация режима кардиошунтирования (CBM) на наркозном аппарате Atlan адаптирует настройки сигналов тревоги всех подключенных мониторов, без ненужных сигналов тревоги во время экстракорпоральной оксигенации пациента с помощью аппарата искусственного кровообращения
• Синхронизация дневного/ночного режима: одновременно адаптирует цвета и яркость всех экранов аппарата Atlan к клиническому сценарию, сокращая количество избыточных и ручных операций
• Синхронизация рекрутмента легких*** предоставляет контекстную информацию на управляющем терминале системы мониторинга пациента Dräger IACS и помогает оценить результаты после проведения маневра рекрутмента легких
• Прием данных о поступлении, выписке, переводе пациента (ADT): импортирует имеющиеся данные пациента (категория, возраст, вес и рост) из электронной медицинской карты (EMR) в рабочую станцию Atlan одним нажатием кнопки
• Mobile Patient Watch: отображает в режиме, близком к реальному времени, числовые параметры вентиляции и газового анализа с подключенных наркозных аппаратов Atlan на (удаленном) мобильном телефоне или настольном компьютере с доступом в интернет для обеспечения удаленного клинического наблюдения

_{* на основе протокола сервис-ориентированного подключения устройств (SDC) ISO/IEEE 11073
** с VG 7.1.1
*** для этого требуется программное обеспечение версии 2.0 или выше, а также возможность одноступенчатого и многоступенчатого маневра рекрутмента легких}

Аналитика данных и цифровые сервисы*

Подключённые к сети наркозные аппараты Atlan при использовании вместе с инновационной облачной цифровой бизнес-платформой для цифровых решений и услуг Dräger Connect могут собирать и обрабатывать данные, предоставляя ценную информацию для оптимизации рабочих процессов и управления затратами.

Gas Consumption Analytics: Полное представление об общем потреблении использованных медицинских и анестезирующих газов с подключенных рабочих станций Atlan в операционной и в каждом операционном блоке.

• Визуализирует потребление и связанные с этим затраты на анестетик, используемый в одном отделении
• Указывает средний поток свежего газа, а также расход анестезирующего газа и коэффициент потребления пациентом
• Отображает средние затраты в минуту и функцию вмешательства в качестве показателей экономической эффективности
• Отображает применяемые скорости потока для проведения анестезии на низких и минимальных потоках
• Отображает расчетный эквивалент CO₂ на основе потребленных анестезирующих газов для оценки воздействия на окружающую среду

OR Companion. Проверяет текущий статус подключенных аппаратов Atlan для поддержки эффективного управления операционными. С помощью опции Self-Test Tracker можно ещё больше оптимизировать рабочие процессы персонала для ежедневной процедуры проверки наркозных аппаратов, защиты пациентов и продления времени безотказной работы анестезиологических рабочих станций.

Опция Self-Test Tracker:

• Позволяет удалённо проверять результаты тестирования всех рабочих станций Atlan в отделениях больницы для оптимизации и рационализации рабочих процессов сестринского персонала или инженеров по медицинскому оборудованию
• Обеспечивает централизованный обзор результатов самопроверки для информирования персонала о готовности аппарата, и вместе с функцией Auto On (Автоматическое включение), которая обеспечивает включение и автоматическую проверку аппарата в определенное время, что помогает сократить время запуска и оптимизировать рабочие процессы персонала
• Действует как вспомогательная система и немедленно предоставляет персоналу инструкции по устранению неполадок

Device Utilisation Analytics: Собирайте всю необходимую информацию об использовании парка сетевых рабочих станций Atlan:

• подключённого к сети аппарата Atlan, чтобы проверить его производительность и повысить эффективность
• Просматривайте состояние сети в режиме реального времени и рабочее состояние каждого устройства
• Сократите расходы за счет оптимизации парка устройств с помощью анализа фундаментальных данных
• Предоставляет комплексную базу данных для поддержки принятия решения о покупке
• Повышает прозрачность статуса программного обеспечения и обновлений во избежание пробелов в безопасности
• Позволяет получить представление о сетевом парке рабочих станций Atlan для обеспечения максимальной производительности и предотвращения сбоев в работе

Удалённая техподдержка. Поддерживает безотказную работу анестезиологических рабочих станций, обеспечивая их актуальность, безопасность и надежность.

• Тикеты. Получите экспертную помощь по техническим вопросам быстро, просто нажав кнопку на устройстве. Меньше выездного обслуживания на местах, не требуется телефонный вызов для проведения ремонта, чаще удается устранить неисправность после первого обращения, более длительное время безотказной работы аппарата
• Дистанционная дистрибуция программного обеспечения. Эффективно и безопасно управляет обновлениями программного обеспечения с минимальным нарушением клинических рабочих процессов
• Управление сертификатами. Медицинские устройства и сервисные инструменты надежно защищены благодаря автоматическому обновлению

_{* Оба варианта опциональны и регламентируются действующими/лицензионными условиям использования. Требуются совместимые медицинские устройства и дополнительная ИТ-инфраструктура.}

Механизмы безопасности

Наши аппараты Atlan A300/XL обладают широким спектром функций, которые помогут сделать процесс анестезии более безопасным как для пациентов, так и для медицинского персонала.

• Резервный ручной режим (в случае отказа вентилятора, сенсорного экрана или газосмесителя), позволяющий выполнять ручную вентиляцию с поддержкой мониторинга газа и вентиляции, а также подачу O₂ и анестетика для продолжения анестезии в любое время
• Выдает сообщение*, если разъем дыхательного мешка Infinity ID на основе технологии RFID или дыхательный контур подсоединены неправильно и если абсорбер Infinity ID CLIC подсоединен ненадежно, чтобы избежать потенциальных ошибок, связанных с человеческим фактором
• Интуитивно понятный запуск в экстренных случаях для сокращения времени ожидания
• Тест концентрации O₂ в условиях реального времени** проверяет, является ли кислород подаваемым газом во время самотестирования
• Автоматический мониторинг xMAC** для подачи сигнала тревоги в случае непреднамеренного снижения концентрации летучих анестетиков во избежание пробуждения пациента
• При нарушении центрального газоснабжения и отсутствии запасных баллонов с газом ИВЛ пациента можно продолжить при помощи атмосферного воздуха
• Автоматическая и контролируемая по времени*** самопроверка, включающая все необходимые компоненты для обеспечения безопасной эксплуатации аппарата и повышения безопасности пациентов и персонала

* с опцией Infinity ID
** только со встроенным модулем измерения газа у пациента. только со встроенным модулем измерения газа у пациента
*** для этого требуется программное обеспечение версии 2.0 или выше и функция Auto On (Автозапуск).
