Описание
Предназначен для 72 часового непрерывного мониторирования ЭКГ с целью выявления нарушений ритма и ишемических проявлений, анализа данных, ведения базы данных пациентов.
Подробное описание холтеровского монитора Компания Нео Валента
Область применения:
- отделения функциональной диагностики и кардиологические отделения стационаров, поликлиник, диагностических центров, ЦРБ
- реабилитационные центры
- спортивная медицина
Функциональные возможности:
Регистратор ЭКГ отличается небольшими габаритами и массой, исключительной помехоустойчивостью и качеством сигнала. Регистратор осуществляет запись 3-х отведений ЭКГ с использованием алгоритма сжатия без потери данных в течение всего времени записи.
Использование энергонезависимой памяти исключает потерю информации даже при самых неблагоприятных условиях эксплуатации.

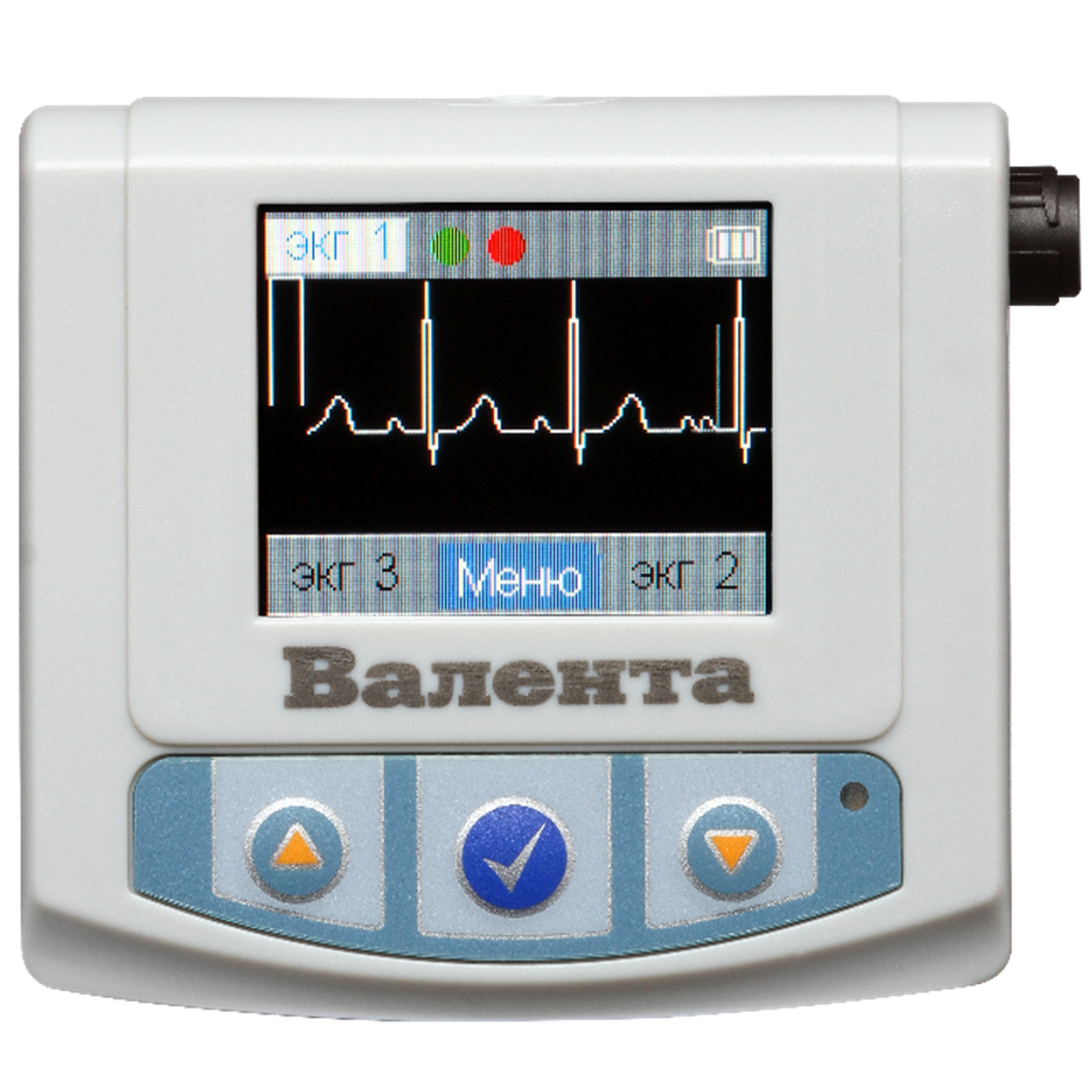

Регистратор оснащен ярким цветным дисплеем с отображением отведений ЭКГ в реальном времени, что дает возможность оснащать пациента без использования компьютера. Регистратор следит за состоянием памяти и источников питания и предупреждает о низком качестве сигнала и необходимости выгрузить предыдущую запись (разрешить ее стирание). Предусмотрена возможность отметки событий пациентом с использованием специальной кнопки на регистраторе.
В комплект поставки входит также специальный адаптер, осуществляющий беспроводную связь компьютера с регистратором для контроля наложения электродов на мониторе компьютера. Запись ЭКГ пациента осуществляется на съемную карту памяти, которая разгружается в компьютер через устройство считывания карт памяти, включенное в поставку. Это позволяет использовать регистратор для оснащения следующего пациента без процедуры передачи ЭКГ в компьютер.
Программа анализа автоматически выполняет:
- дополнительную фильтрацию миографического шума, индустриальных помех и сглаживание изолинии;
- обнаружение основных ритмов и моментов их изменения;
- выделение зон артефактов;
- определение экстрасистолий и их классификацию;
- вычисление смещения сегмента ST по трем отведениям;
- анализ вариабельности сердечного ритма.
- анализ QT интервалов
Автоматический анализ может осуществляться как по всем 3-м регистрируемым отведениям, так и по любому произвольно выбранному врачом каналу.
Просмотр суточной записи ЭКГ осуществляется на основе графиков Трендов ЧСС RR и ST и фрагментов ЭКГ. Имеется возможность менять масштаб указанных графиков.
Самый мелкий масштаб дает возможность просмотреть весь тренд за сутки на одном экране.
Эпизоды различных типов ритма кодируются определенным цветом.
Маркер на графиках изменения ЧСС (RR) и смещения ST указывает на текущий эпизод, а в нижней части экрана отображается соответствующий фрагмент ЭКГ в одном или трех отведениях. Каждый QRS-комплекс автоматически снабжается меткой с его характеристикой (желудочковые или наджелудочковые экстрасистолы, их классификация). При необходимости врач изменяет тип комплекса, выбирая варианты из структурированного списка возможных нарушений ритма.
Отображается динамический спектр RR-интервалов, характеризующий вариабельность ритма. По виду динамического спектра можно судить о наличии определенных аритмий, а также о степени ригидности ритма.
Программа автоматически группирует кардиоциклы по критериям похожести морфологических признаков (кластерам).
Предусмотрена возможность выделения целой группы кардиоциклов, и изменения типа кластера для всей группы.
В ручном режиме имеется возможность сравнивать выделенный комплекс с остальными.
Программа автоматически производит анализ суточной вариабельности ритма.
Панель анализа вариабельности ритма сердца содержит:
- окно обзора суточных трендов;
- окно просмотра ритмограммы, соответствующих положению маркера в окне обзора;
- окно отображения статистики;
- режим сравнения произвольных фрагментов записи;
- распределения кардиоинтервалов во временной и частотной областях на задаваемом пользователем интервале;
- таблицу параметров распределения кардиоинтервалов за сутки, за время дневного бодрствования, время ночного сна, на интервале, задаваемом пользователем в окне обзора, или на интервале от 5 минут до 1 часа;
- просмотр скатерграммы для произвольных участков записи.
Отчет формируется автоматически на основании заранее составленных шаблонов, с возможностью ручной корректировки врачом.
Отчет состоит из протокольной и описательной частей.
Описательная часть содержит почасовую таблицу с данными о зарегистрированных желудочковых и наджелудочковых экстрасистол с разбивкой по классам, а также статистическую таблицу по моментам депрессии и элевации сегмента ST.
Анализируя суточную запись, врач может отметить любые фрагменты ЭКГ, графики или диаграммы для помещения их в текст заключения, сопровождая комментарием.
По завершении работы заключение может быть опять автоматически сформировано, при этом будут учтены все сделанные врачом изменения, а перенесенные в заключение фрагменты останутся.
Предусмотрена возможность редактирования отчета в программе Microsoft Word.
Опционально данный комплекс может комплектоваться датчиком движения (активности пациента), датчиком дыхательной волны и расширенным комплектом программного обеспечения для углубленного анализа.
