Описание

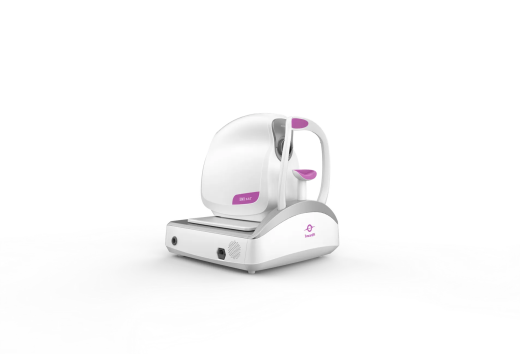

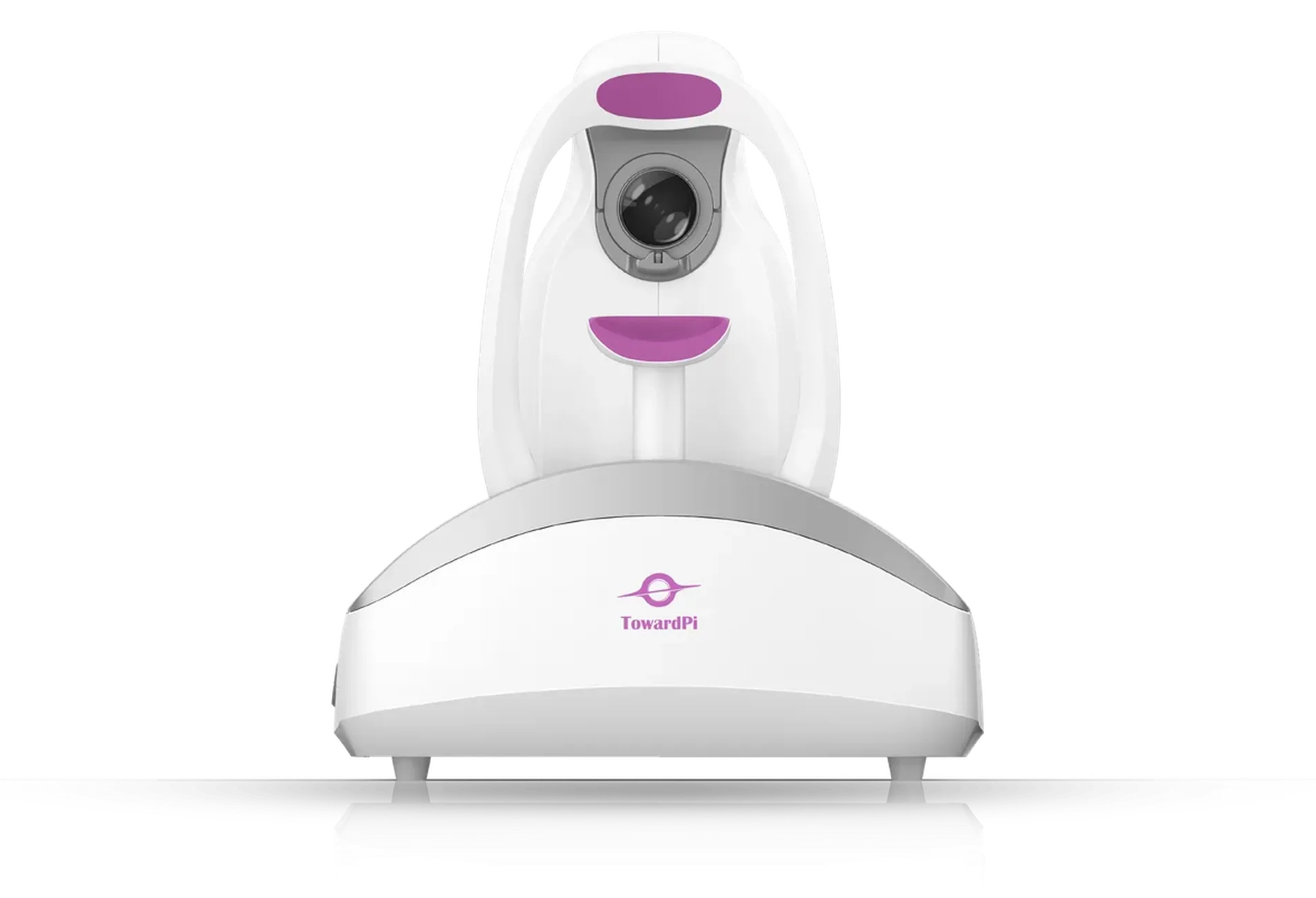

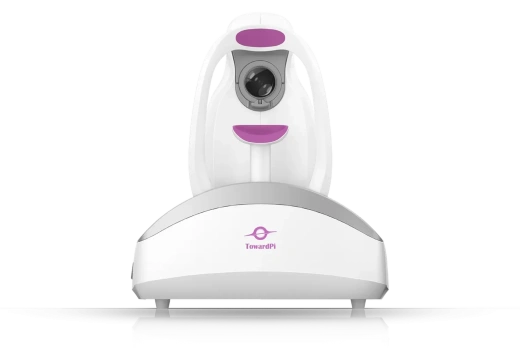

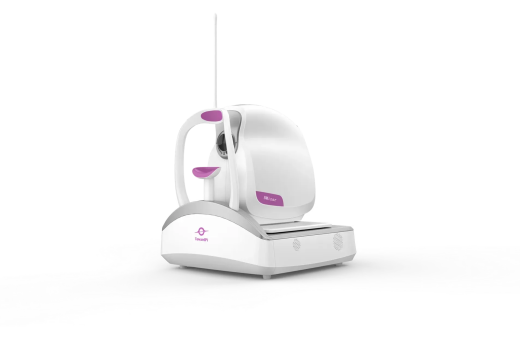

BMizar 400kHz — OCT-аппарат нового поколения на базе Full Range Swept-Source OCT/OCTA. Сканирует на скорости 400 000 A-сканов в секунду, охватывает до 24×20 мм за один проход, обеспечивает визуализацию как заднего, так и переднего отрезков глаза. Аппарат строит трёхмерную картину с высоким разрешением и глубиной до 6 мм, позволяя за одно сканирование оценить структуру тканей от роговицы до хориоидеи. Линзы менять не требуется.
Преимущества TowardPi BMizar
- OCTA за 7–15 секунд
— самое быстрое получение сосудистой карты с минимальными артефактами.
- Разрешение 1536×1280 пикселей
— чёткое изображение даже при широком охвате.
- Поле сканирования до 24×20 мм
— макула, диск зрительного нерва и периферия попадают в один снимок.
- Глубина сканирования до 6 мм
— в одном проходе видны стекловидное тело, сетчатка, хориоидея и передний сегмент.
- Интегрированная SLO-визуализация
— совмещение структурных и фундус-изображений.
- Автоматические расчёты
— FAZ, CVI, толщина и объём тканей, сосудистая плотность без ручной разметки.
- Коррекция от –35 до +45 D
— стабильная работа у пациентов с широкой амплитудой рефракции.
- Панорамное смонтированное изображение (Ultra-wide-field)
– автоматическое объединение нескольких снимков в единую карту до 42×40 мм, охватывающую макулу, диск зрительного нерва и периферию для расширенного анализа
Возможности аппарата
Сканирование заднего отрезка глаза с широкой областью охвата
BMizar формирует ангиографическое изображение сетчатки с охватом до 24×20 мм. Высокое разрешение и скорость позволяют хорошо визуализировать сосуды, макулу и диск зрительного нерва. Аппарат автоматически рассчитывает параметры FAZ, плотность кровотока (в том числе по ETDRS), строит 3D-модели и позволяет отслеживать зону неоваскуляризации в динамике.

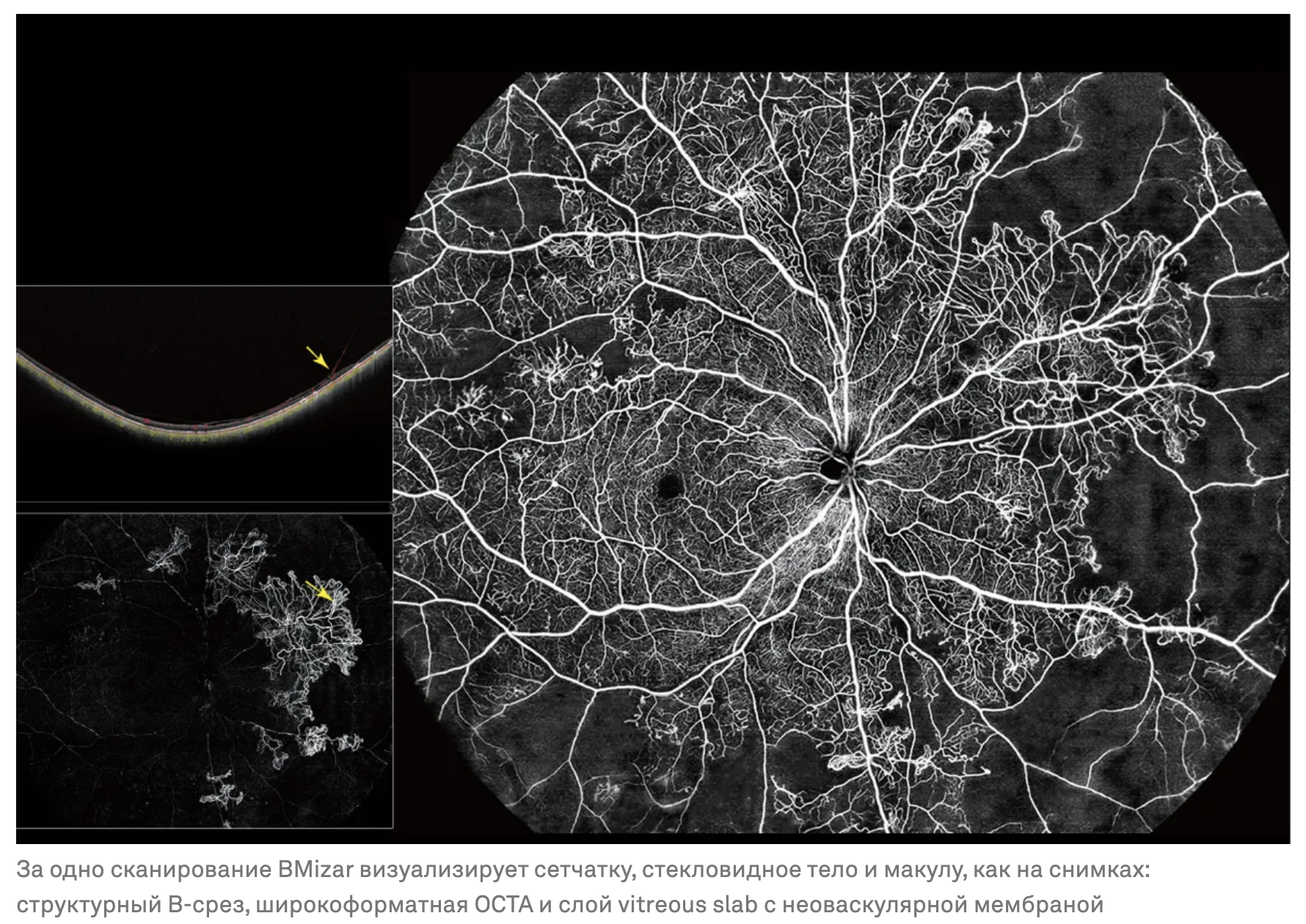

За одно сканирование BMizar визуализирует сетчатку, стекловидное тело и макулу, как на снимках: структурный B-срез, широкоформатная OCTA и слой vitreous slab с неоваскулярной мембраной

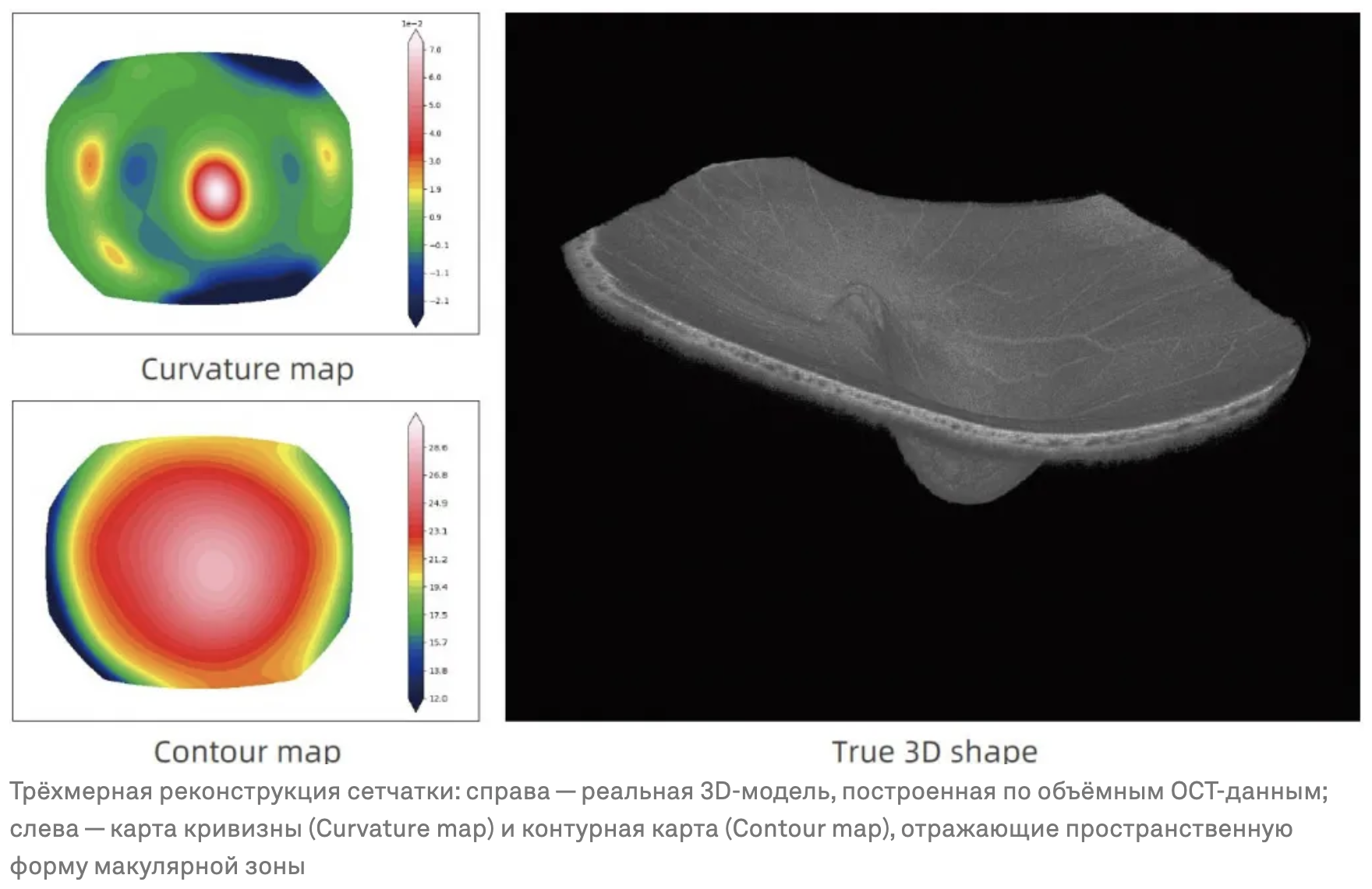

Трёхмерная реконструкция сетчатки: справа — реальная 3D-модель, построенная по объёмным OCT-данным; слева — карта кривизны (Curvature map) и контурная карта (Contour map), отражающие пространственную форму макулярной зоны

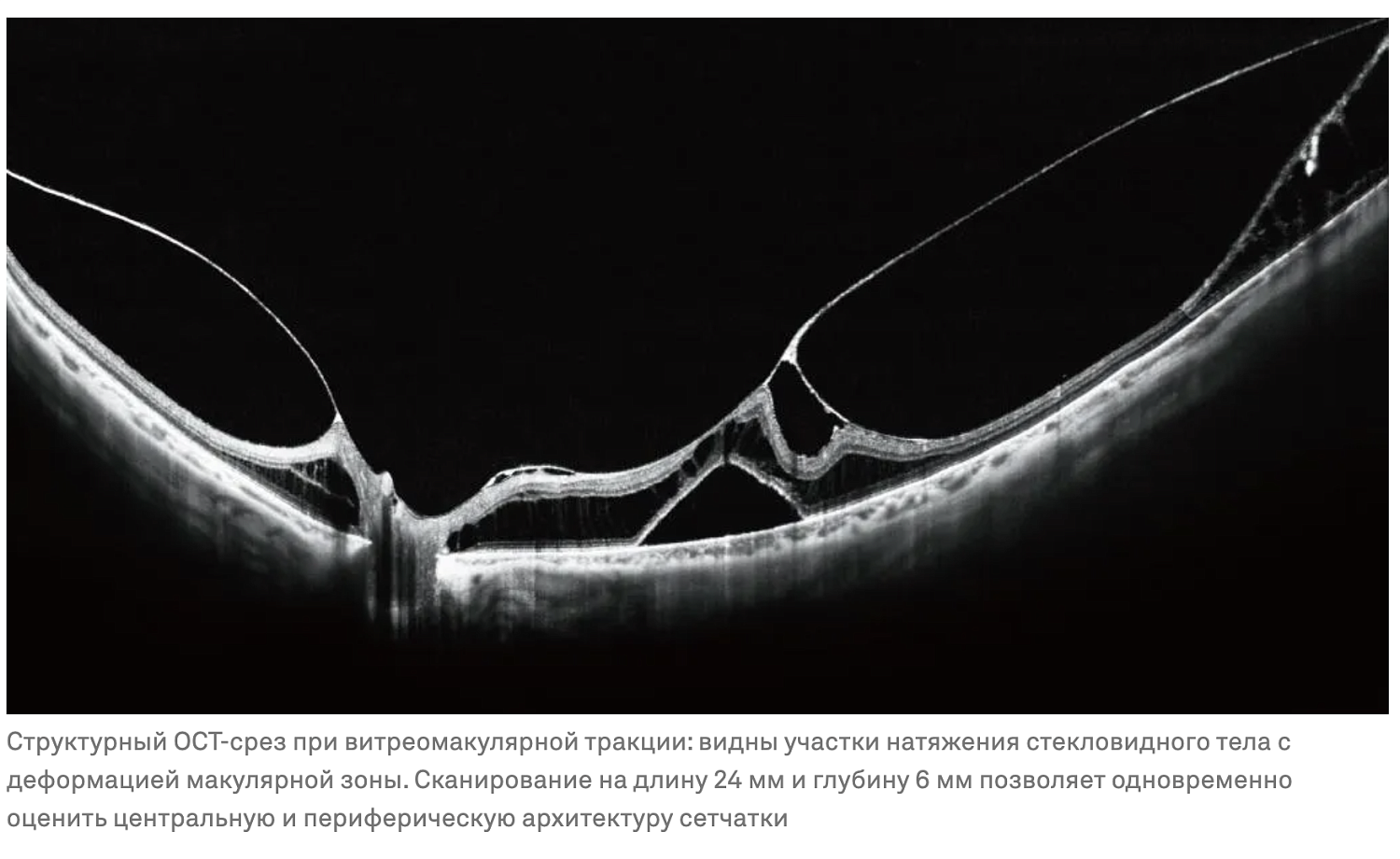

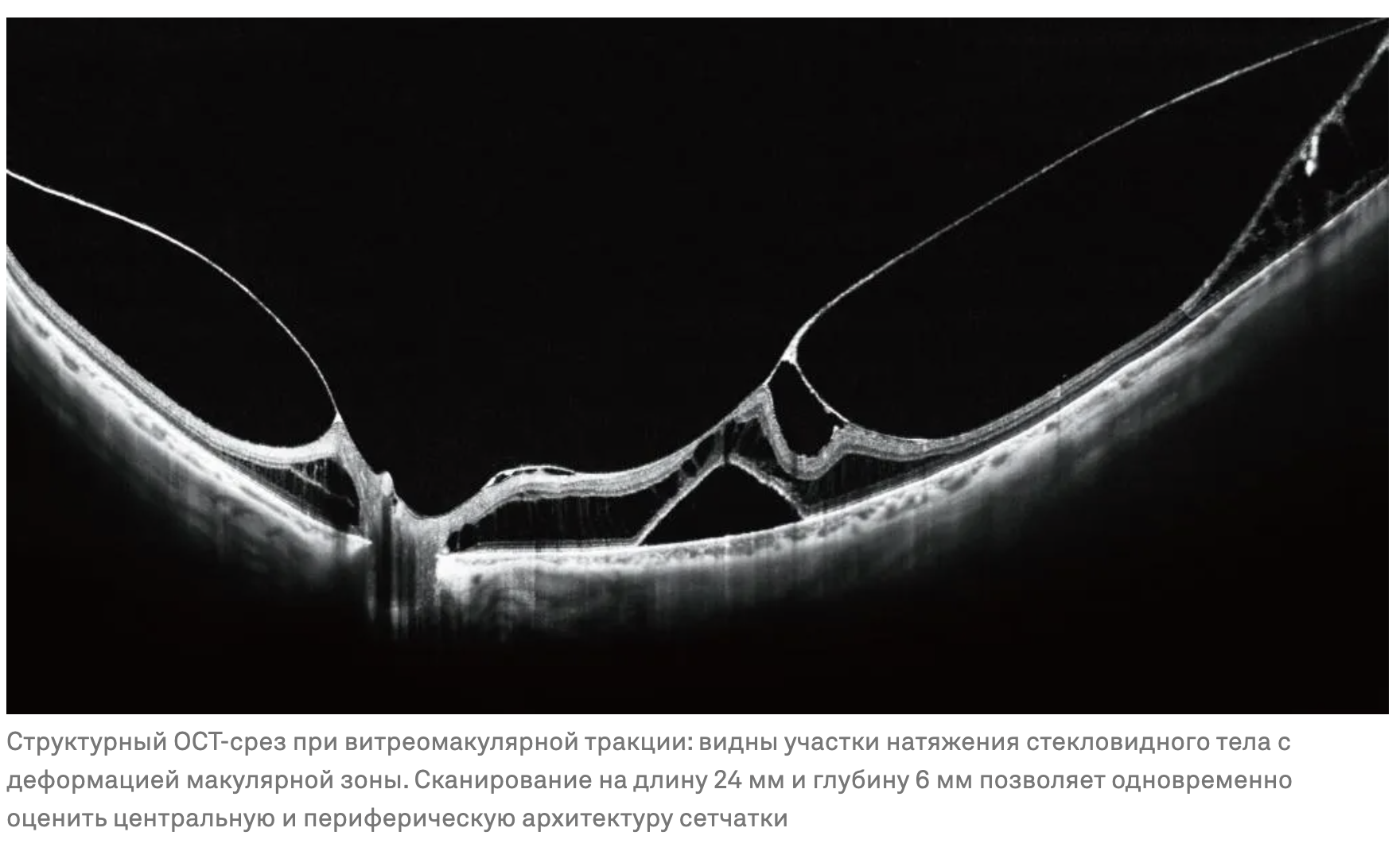

Структурный OCT-срез при витреомакулярной тракции: видны участки натяжения стекловидного тела с деформацией макулярной зоны. Сканирование на длину 24 мм и глубину 6 мм позволяет одновременно оценить центральную и периферическую архитектуру сетчатки
Визуализация и количественный анализ хориоидеи
BMizar реализует алгоритмы, специально разработанные для оценки сосудистой сети хориоидеи. Аппарат рассчитывает объём сосудистой и стромальной ткани, индекс сосудистой плотности (CVI), индекс стромы (CSI), а также общую сосудистую насыщенность. Эти данные представлены количественно, могут сравниваться в динамике и использоваться для диагностики хориоидитов, васкулитов, серозной хориоретинопатии и других состояний, где важна оценка микроциркуляции в глубоких слоях.

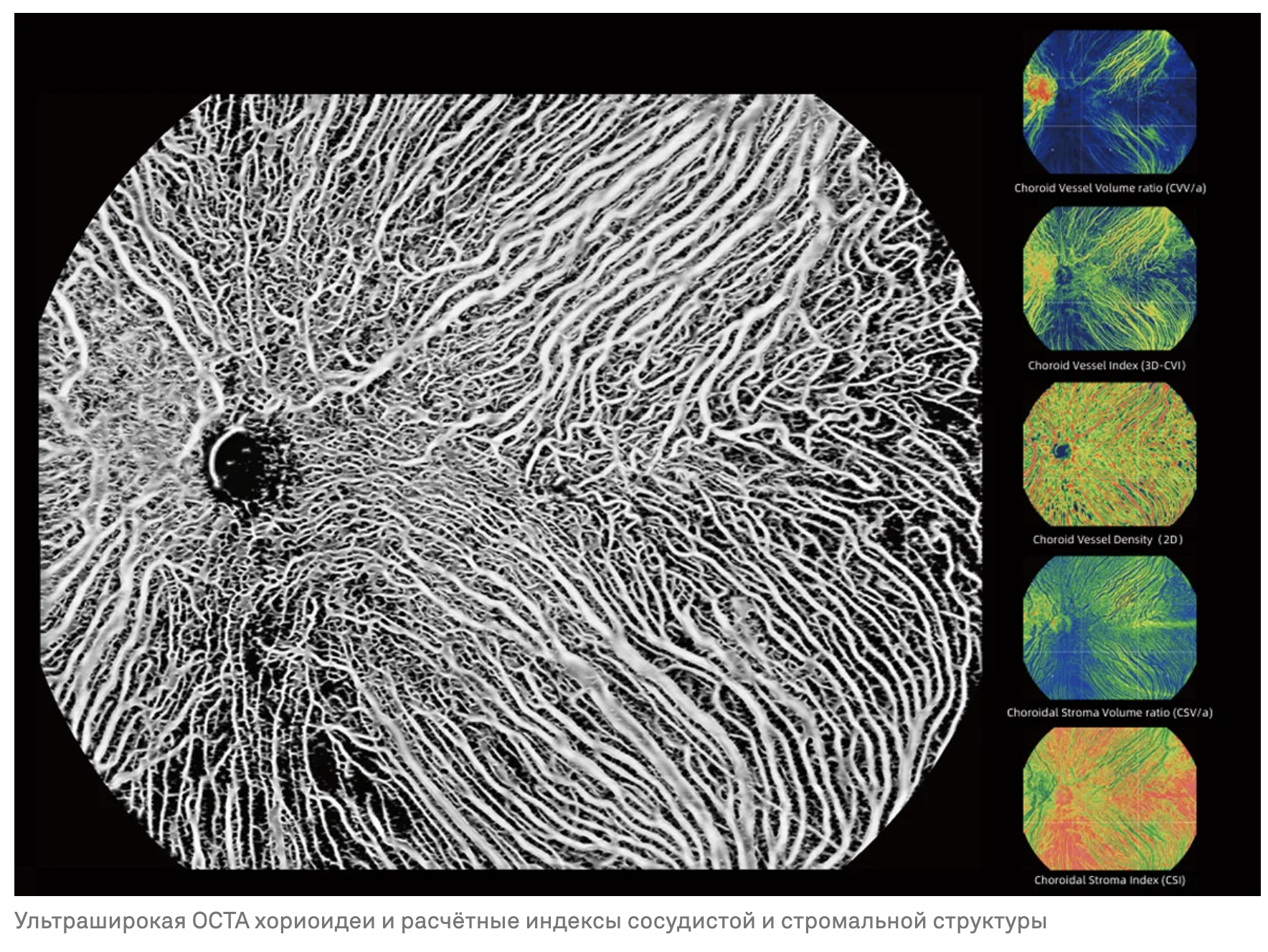

Ультраширокая OCTA хориоидеи и расчётные индексы сосудистой и стромальной структуры
Исследование переднего отрезка глаза
Аппарат проводит 3D-сканирование переднего сегмента длиной до 18 мм и глубиной до 6 мм. Автоматически измеряются толщина эпителия, стромы, глубина передней камеры и параметры кривизны. Поддерживается AS-OCTA: можно визуализировать сосуды роговицы и радужки, выявлять неоваскуляризацию. Пространственная модель позволяет оценить сложные анатомические изменения — к примеру, при иридошизисе или угольной блокаде. Все измерения сохраняются и доступны для повторного анализа.

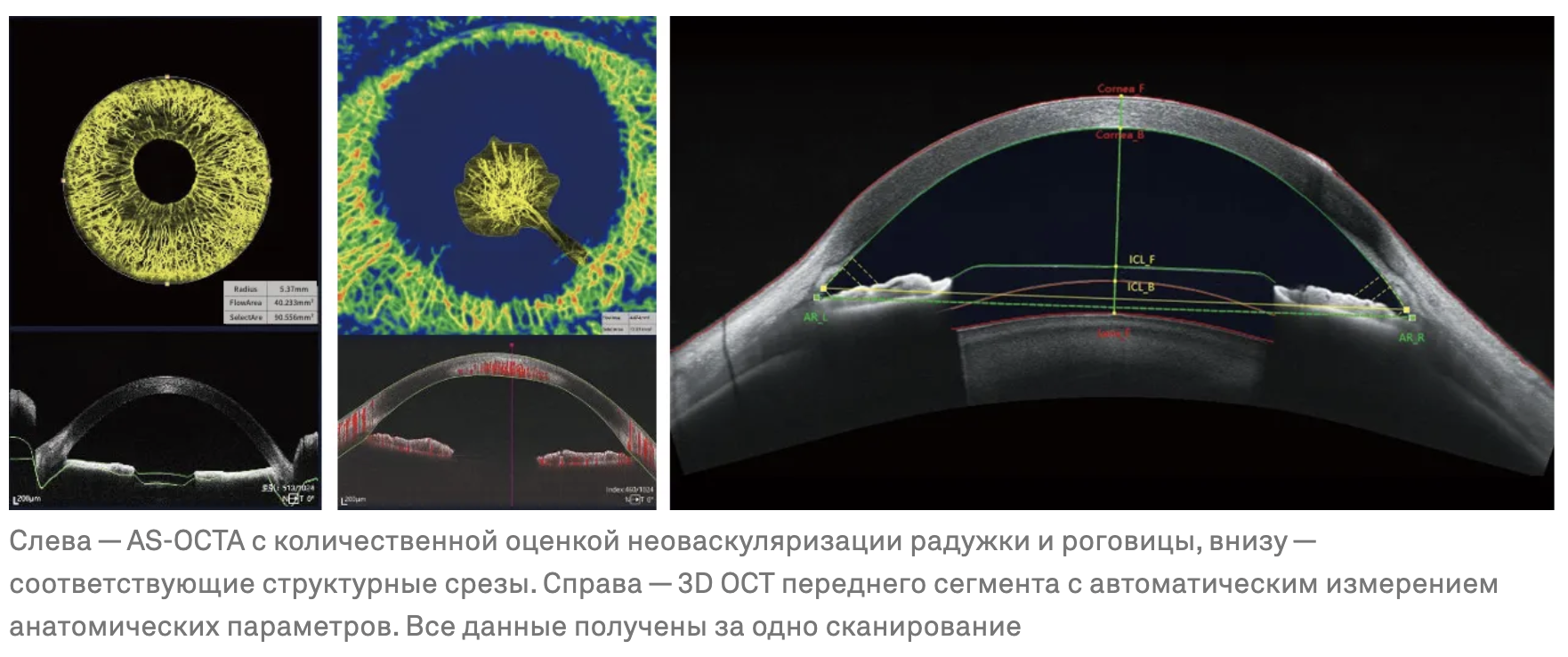

Слева — AS-OCTA с количественной оценкой неоваскуляризации радужки и роговицы, внизу — соответствующие структурные срезы. Справа — 3D OCT переднего сегмента с автоматическим измерением анатомических параметров. Все данные получены за одно сканирование

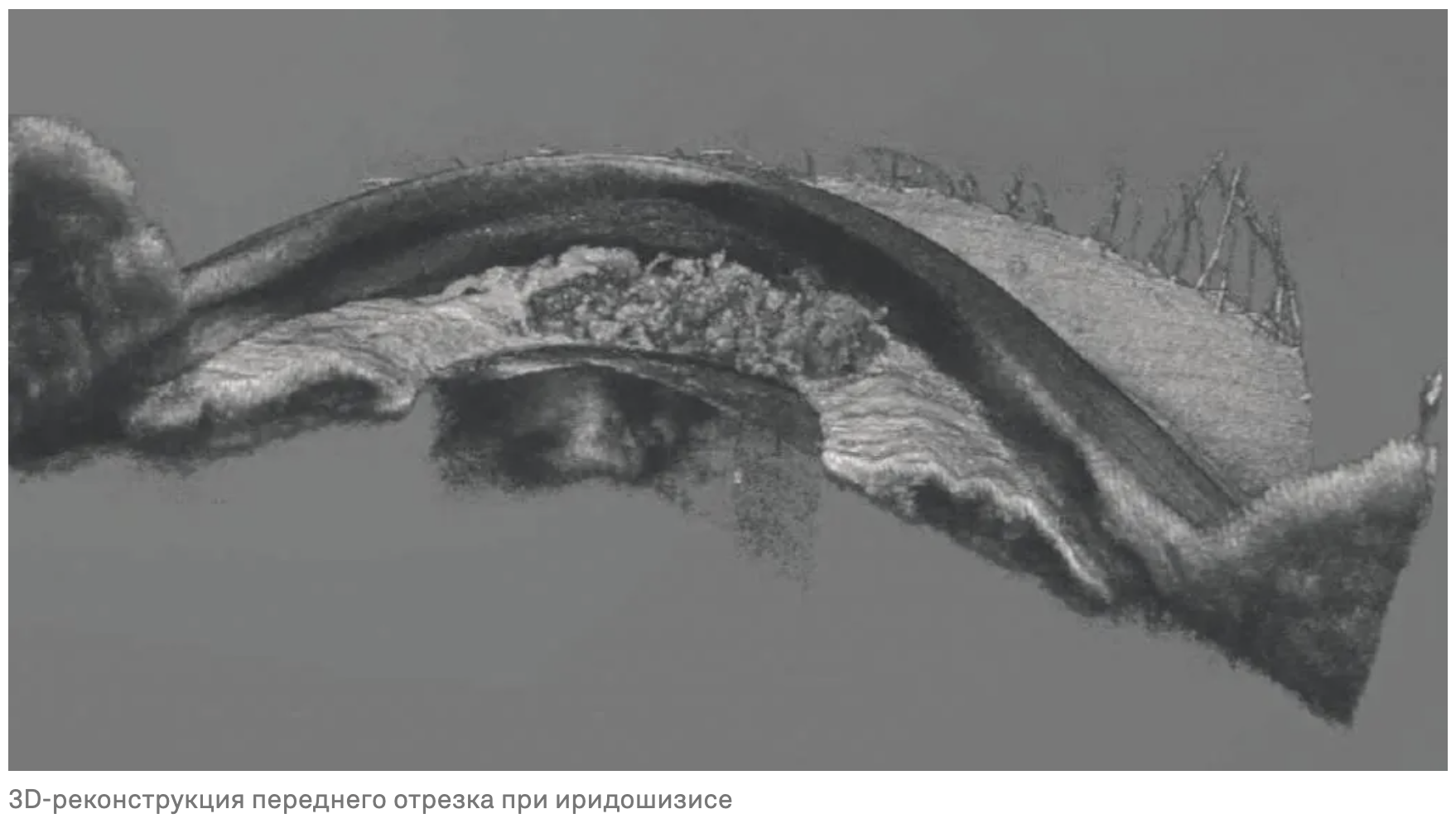

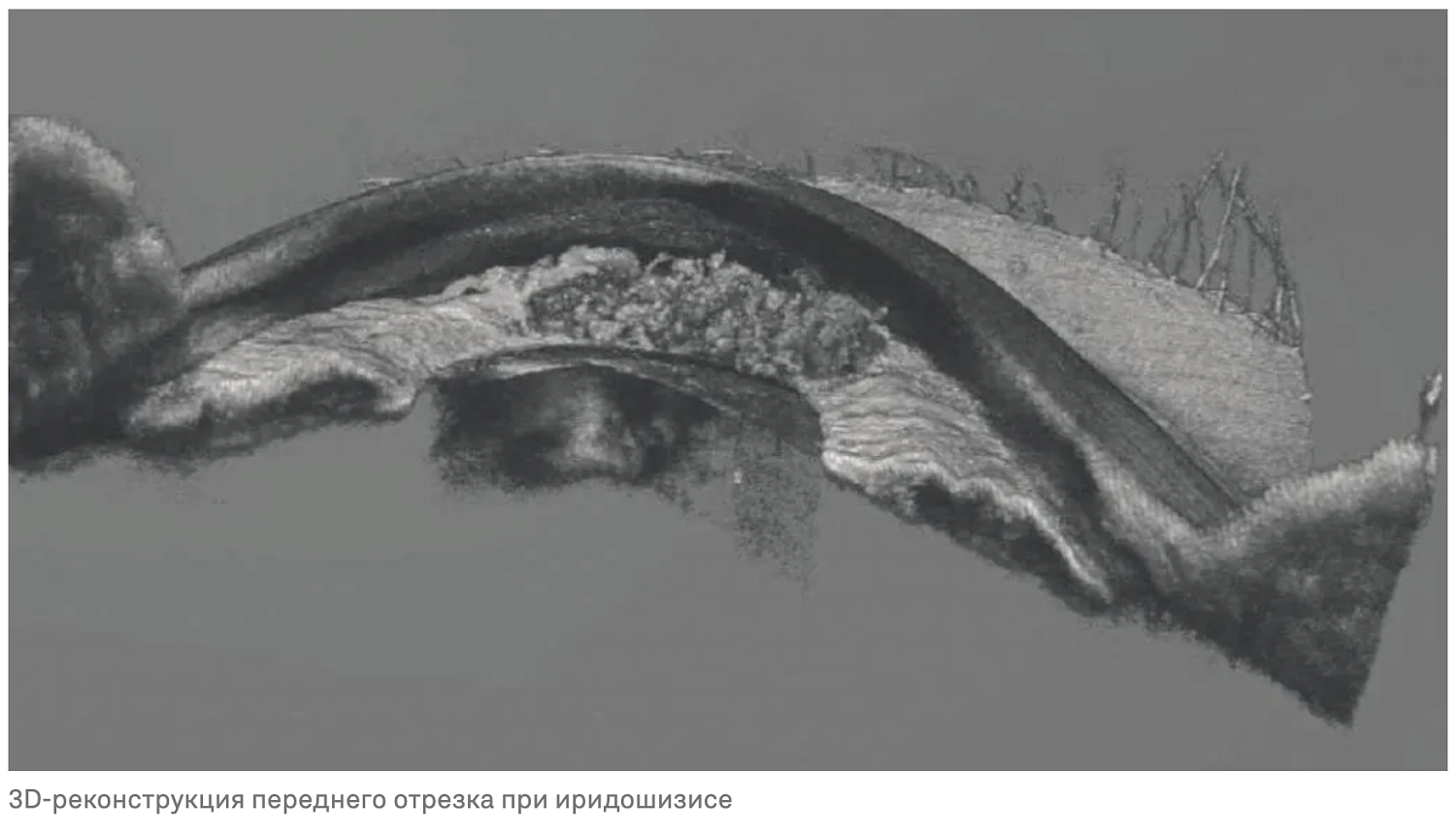

3D-реконструкция переднего отрезка при иридошизисе
Оценка зрительного нерва и построение глаукомных карт
BMizar выполняет одновременный структурный и сосудистый анализ диска зрительного нерва и перипапиллярной области. Построение карт RNFL сочетается с отображением кровотока в зоне ONH и краевой зоне диска. Система автоматически сравнивает параметры между глазами, выявляет отклонения от нормы и отслеживает динамику. Это облегчает раннюю диагностику глаукомы и оценку эффективности лечения в долгосрочной перспективе.

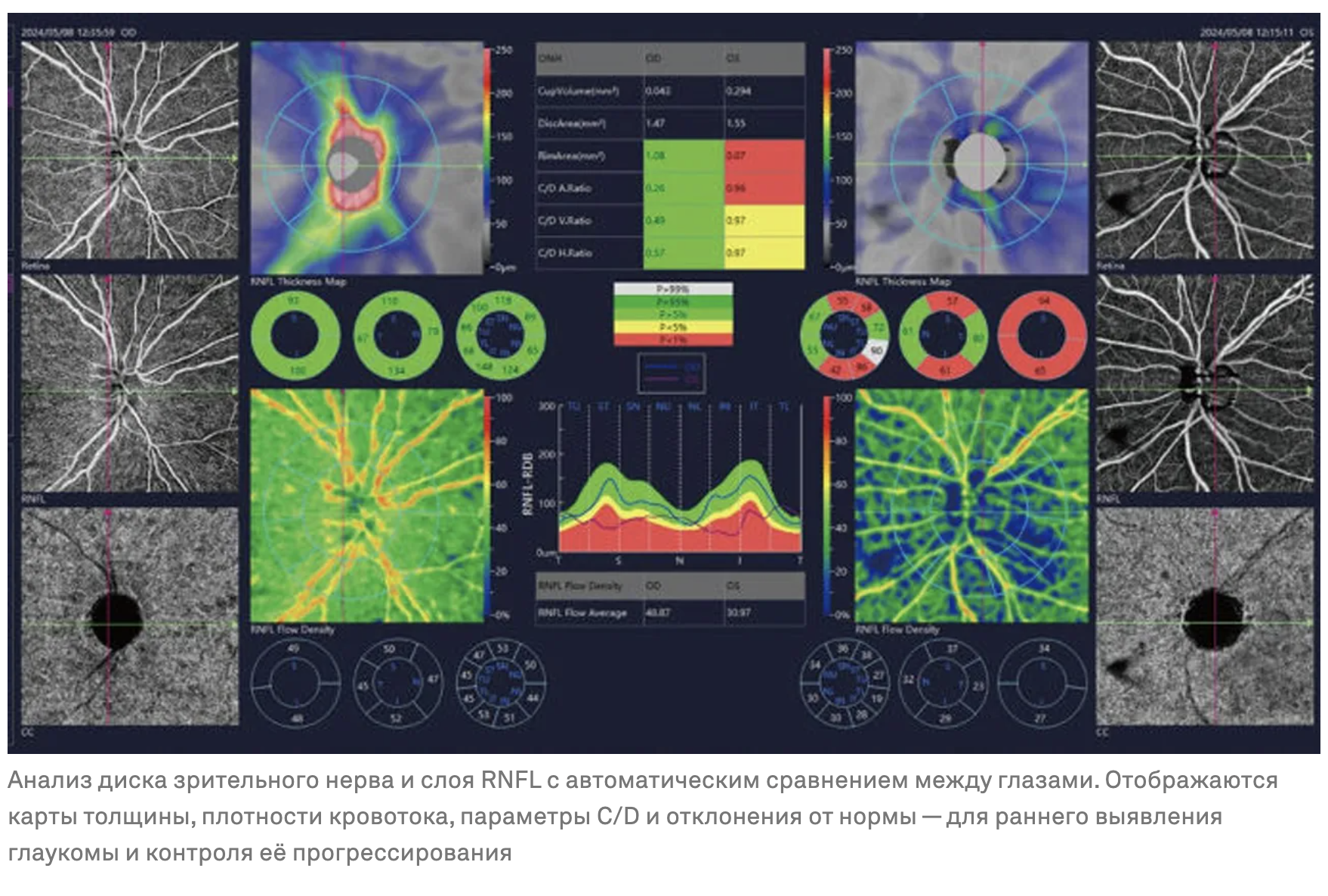

Анализ диска зрительного нерва и слоя RNFL с автоматическим сравнением между глазами. Отображаются карты толщины, плотности кровотока, параметры C/D и отклонения от нормы — для раннего выявления глаукомы и контроля её прогрессировани
