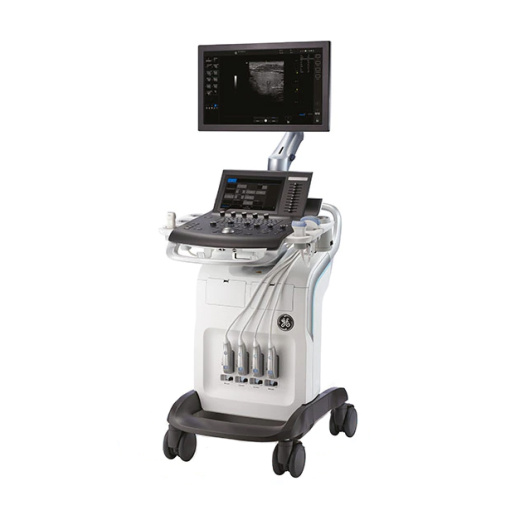

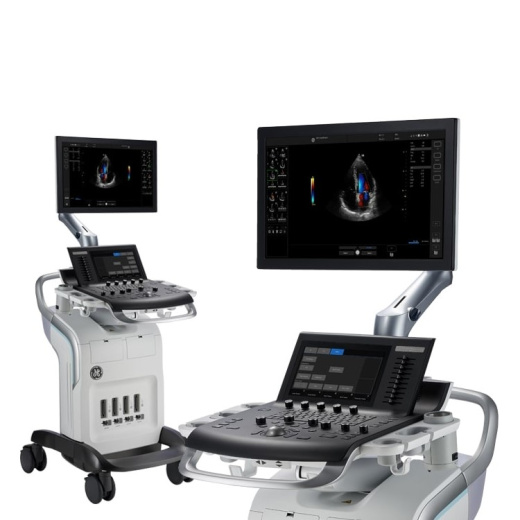

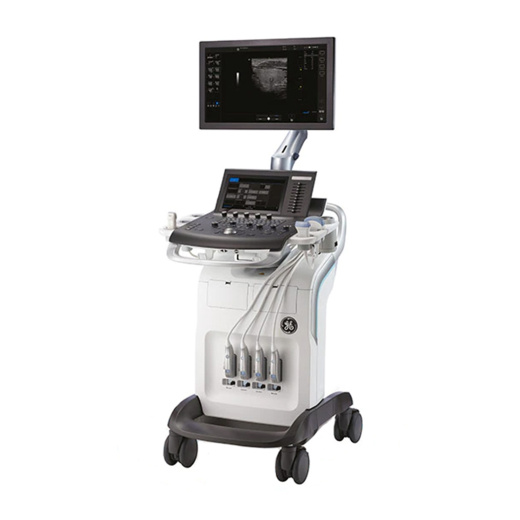

GE Versana Premier Platinum — это современная ультразвуковая система экспертного уровня, разработанная для комплексных диагностических задач в условиях клиник различного профиля. Аппарат сочетает высокое качество визуализации, интеллектуальные функции автоматизации и эргономичную конструкцию, обеспечивая врачу точность диагностики и удобство ежедневной работы.
Технические особенности и конструкция
- 21,5" ЖК-монитор высокого разрешения обеспечивает детализированное изображение с точной визуализацией анатомических структур. Возможность регулировки по высоте способствует индивидуальной настройке рабочего места.
- 9,9" сенсорная панель упрощает управление режимами и параметрами визуализации, ускоряя процесс сканирования.
- 4 активных разъема для датчиков позволяют быстро переключаться между типами исследований без прерывания обследования.
- Подогреватель геля поддерживает комфорт пациента, особенно при длительных исследованиях.
- Регулируемая по высоте консоль и эргономичный дизайн минимизируют утомляемость оператора, улучшая рабочий поток.
- Плата CWD (Continuous Wave Doppler) расширяет спектр возможностей допплеровских исследований, повышая точность анализа кровотока.
- 500 ГБ встроенной памяти обеспечивает хранение обширного архива изображений, кинопетель и отчетов.
Режимы ультразвукового сканирования и их диагностические возможности GE Versana Premier Platinum
B-режим (Brightness mode). Основной режим двухмерного серошкального сканирования, в котором изображение формируется за счёт амплитуды отражённого ультразвукового сигнала. Показывает анатомические структуры в реальном времени с различной степенью эхогенности. Яркость точки на экране соответствует интенсивности отражённого сигнала.
Задачи и возможности:
- базовая морфологическая оценка органов и тканей;
- визуализация контуров, толщины, формы и однородности паренхимы;
- используется во всех видах исследований — абдоминальных, сосудистых, акушерско-гинекологических, урологических, кардиологических и др.
M-режим (Motion mode). Режим однострочной визуализации, отображающий движение структур (в первую очередь сердечных клапанов и стенок) во времени. Ультразвуковой луч фиксируется в одной плоскости, а движения структур отображаются в виде временного графика.
Задачи и возможности:
- оценка кинематики сердечных структур;
- измерение размеров камер сердца и толщины стенок в динамике;
- используется в эхокардиографии, неонатологии, при функциональной оценке сосудов.
ЦДК (цветовое допплеровское картирование). Метод визуализации направлений и скоростей кровотока в реальном времени с цветовым кодированием. Наложение цветовой карты на В-изображение позволяет определить наличие, направление и характер движения крови.
Задачи и возможности:
- оценка проходимости сосудов, выявление стенозов и турбулентных потоков;
- контроль перфузии органов;
- используется в ангиологии, акушерстве, кардиологии, трансплантологии.
Энергетический допплер (Power Doppler). Режим, отображающий интенсивность (мощность) отражённого сигнала, а не направление кровотока. Более чувствителен к слабым потокам и медленным скоростям, чем ЦДК. Не показывает направление, но даёт высокую чувствительность при низком кровотоке.
Задачи и возможности:
- исследование микроциркуляции;
- визуализация сосудов малого диаметра;
- оценка васкуляризации опухолей, яичников, щитовидной железы и других органов.
CHI (Coded Harmonic Imaging — кодированная гармоническая визуализация). Режим визуализации, основанный на приёме гармонических составляющих отражённого сигнала для повышения качества изображения. Используется двойная частота — посылается основная волна, а приём ведётся на гармонической, что повышает пространственное разрешение и контраст.
Задачи и возможности:
- улучшение чёткости контуров и границ;
- снижение шумов и артефактов;
- повышение диагностической точности при обследовании пациентов с избыточной массой тела или глубоко расположенными органами.
Многолучевое сканирование CrossXBeam. Технология формирования изображения с использованием нескольких наклонных ультразвуковых лучей. Позволяет получать данные из разных углов в одной плоскости, формируя итоговое изображение с улучшенным контрастом и детализацией.
Задачи и возможности:
- повышение пространственного разрешения;
- снижение уровня шумов;
- более чёткое различение границ тканей и мелких структур (особенно в органах брюшной полости, щитовидной железе, молочных железах).
Импульсно-волновой допплер (PW Doppler). Метод регистрации спектра скоростей кровотока в выбранной точке (контрольный объём). Позволяет получать количественные данные: скорость, направление и характер кровотока в конкретном сосуде.
Задачи и возможности:
- измерение пиковой и средней скоростей кровотока;
- анализ профиля спектра при стенозах, недостаточности клапанов;
- оценка гемодинамики в артериях и венах.
SRI (Speckle Reduction Imaging — алгоритмы подавления артефактов). Система цифровой фильтрации для подавления зернистости изображения без потери деталей. Использует адаптивные алгоритмы анализа сигнала и шумов, повышая контраст и чёткость.
Задачи и возможности:
- повышение читаемости изображения;
- улучшение визуализации границ структур;
- облегчение интерпретации мелких деталей и патологических включений.
B-Steer (режим B-сканирования с отклонением угла).Технология наклона ультразвукового луча при В-сканировании для улучшения визуализации иглы или структур под острым углом. Позволяет оператору динамически изменять угол наклона без потери качества изображения.
Задачи и возможности:
- визуализация иглы при пункциях и биопсиях;
- исследование сосудов, суставов и мышц;
- улучшение видимости линейных структур под углом к поверхности кожи.
Virtual Convex (виртуальный конвекс). Режим расширения поля обзора при использовании линейных датчиков. Формирует изображение с имитацией конвексного сектора, увеличивая зону визуализации без изменения типа датчика.
Задачи и возможности:
- визуализация крупных структур и органов при линейном зондировании;
- повышение информативности при обследовании поверхностных и средне-глубоких органов;
- используется в сосудистых, абдоминальных и мышечно-скелетных исследованиях.
Ключевые преимущества GE Versana Premier Platinum
- Высокое качество визуализации в широком спектре клинических исследований.
- Интеллектуальные алгоритмы оптимизации изображения и автоматизации протоколов.
- Расширенные образовательные возможности (ScanCoach, My Trainer).
- Поддержка "сырых данных" для последующего анализа и экспертной оценки.
- Эргономика, адаптированная под интенсивную клиническую работу.
- Надёжная сервисная поддержка и интеграция в клинические информационные системы.
