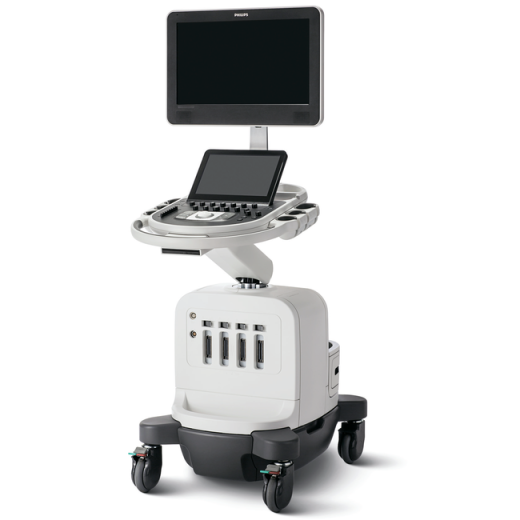

Ультразвуковая система Philips Affiniti 30

Philips Affiniti 30 — современный ультразвуковой аппарат высокого класса, разработанный для высокоточной диагностики в широком спектре клинических задач. Оснащён актуальными технологиями визуализации, обеспечивает высокое качество изображения при гинекологических, кардиологических, абдоминальных, поверхностных и сосудистых исследованиях.

• PureWave — технология монокристаллических датчиков, в которых используются более однородные и чистые кристаллы по сравнению с традиционными пьезоэлементами. Обеспечивает высокую проникающую способность и повышенную чувствительность, особенно у пациентов с трудным ультразвуковым доступом.
• AutoSCAN — функция автоматической оптимизации изображения в B-режиме в реальном времени. Достаточно одного нажатия кнопки для настройки контраста, яркости и чёткости.

Удобство для врача и эргономика

• Интерфейс Philips — интуитивно понятный, с возможностью быстрого доступа к ключевым функциям.
• Монитор 21.5" с регулируемым наклоном — комфорт при длительной работе.
• Энергосберегающий режим — позволяет снизить энергопотребление при длительном ожидании.

Возможности для гинекологии и акушерства

• Компрессионная эластография — метод визуализации, отображающий различия в жесткости тканей. Особенно полезна при выявлении новообразований в молочной железе и органах малого таза.
• TrueVue — фирменная технология фотореалистичного освещения 3D-изображений с возможностью перемещения виртуального источника света. Улучшает визуализацию анатомии плода и диагностических структур.
• 3D/4D режимы — объёмная реконструкция анатомических структур в реальном времени, полезная как для анатомической оценки, так и для документирования динамики развития плода.

Возможности для общеклинических исследований

• Панорамное сканирование — формирование протяжённого изображения органа или области путём непрерывного движения датчика. Полезно при исследовании крупных структур, например, мышц или сосудистых пучков.
• 3D Freehand — создание объёмных изображений вручную при помощи обычного 2D-датчика. Особенно полезно в условиях ограниченного бюджета на специализированные датчики.
• GI 3DQ — технология объемной оценки сократимости миокарда, позволяющая оценить функциональные параметры в трехмерной плоскости.

Кардиологические функции

• Auto Doppler — автоматическая настройка спектрального и цветового допплера, оптимизирующая потоковые режимы за счёт интеллектуального анализа сосудистой архитектуры.
• Стресс-ЭхоКГ — визуализация сердечной мышцы в условиях физической или фармакологической нагрузки для оценки ишемии миокарда. Важный инструмент в диагностике коронарной болезни сердца.
• IMT (измерение толщины комплекса интима-медиа) — автоматизированное измерение стенок сонных артерий для оценки сосудистого риска и ранней диагностики атеросклероза.

Стандартные режимы сканирования

• B-режим (Brightness mode). Основной серошкальный режим, используемый для оценки анатомических структур в реальном времени. Позволяет визуализировать органы, ткани и патологические образования с различной степенью эхогенности. Основа любой УЗ-диагностики.
• M-режим (Motion mode). Режим отображения движущихся структур (например, клапанов сердца, стенок сосудов) вдоль выбранной линии в виде временной шкалы. Применяется в кардиологии и неонатологии для точного измерения скоростных и временных характеристик движений.
• Цветной M-режим. Расширение классического M-режима, где дополнительно отображается направление и скорость движения крови (допплеровская информация) в рамках линии среза. Особенно полезен при анализе внутрисердечной гемодинамики.
• Тканевая гармоника (Tissue Harmonic Imaging). Технология, улучшающая визуализацию за счёт обработки сигналов, генерируемых тканями на второй гармонической частоте. Повышает пространственное разрешение, улучшает контрастность и подавляет артефакты, особенно у пациентов с повышенным индексом массы тела.
• ЦДК (Цветовое Допплеровское Картирование, Color Doppler Imaging). Отображение направления и скорости кровотока в режиме реального времени. Используется для оценки сосудистой проходимости, внутрисердечной гемодинамики и выявления патологического кровотока (например, регургитации, стенозов).
• PW-допплер (Pulsed Wave Doppler). Импульсно-волновой допплер позволяет измерять скорость кровотока в определённом контрольном объемее. Ключевой инструмент в кардиологии и ангиологии для оценки спектра потока в сосудах и клапанах.
• CW-допплер (Continuous Wave Doppler). Непрерывно-волновой допплер используется для измерения высоких скоростей кровотока без ограничения по глубине. Важен при обследовании пациентов с клапанными пороками сердца и выраженными стенозами.
• HPRF (High Pulse Repetition Frequency Doppler). Допплеровский режим с высокой частотой повторения импульсов. Позволяет проводить оценку высокоскоростного потока на большей глубине, комбинируя преимущества PW- и CW-допплера. Особенно полезен при исследовании глубоко расположенных сосудов или при обследовании сердечных структур у взрослых пациентов.

Доступные технологии

Визуализация

• Precision Beamforming —технология точного формирования ультразвукового пучка,
• Tissue Specific Presets (TSP) — тканеспецифическая визуализация (TSP),
• MicroFlow Imaging (MFI) — визуализация микрососудов (MVI).

Автоматизация

• Auto Biometry Measure (Biometry Assist) — для автоматического измерения параметров биометрии плода,
• Adaptive Color Doppler — доступна как "функция Auto Doppler для исследования сосудов".

Основные протоколы управления рабочим процессом

• SmartExam. Полностью настраиваемый протокол обследования для любого клинического приложения. Автоматическое планирование и обработка протоколов, стандартизация последовательности сканирования, сокращает время исследования на 30-50%, уменьшает количество нажатий клавиш на 67,9%.
• Real-time iSCAN (AutoSCAN). Автоматическая и непрерывная оптимизация параметров усиления и TGC. Работает в 2D, 3D и 4D режимах в реальном времени.

Кардиологические протоколы

• Auto Doppler. Автоматическая настройка спектрального и цветового допплера. Оптимизация позиционирования окна цветного изображения и размещения контрольного объема, исследование сосудов, внутрисердечная гемодинамика.
• Анализ деформации миокарда (SQ - Strain Quantification). Протокол количественного анализа деформации миокарда использует TDI для измерения параметров смещения, скорости и деформации. Оценка синхронности сердца, бивентрикулярная стимуляция.
• Стресс-ЭхоКГ. Протокол для исследования сердца под физической или фармакологической нагрузкой. Диагностика ишемической болезни сердца.

Сосудистые протоколы

• QLAB IMT (Q-App). Модуль для автоматизированного измерения толщины комплекса интима-медиа. Воспроизводимые измерения в сонных и поверхностных артериях.Оценка сосудистого риска, мониторинг атеросклероза.
• Функция количественного анализа бляшек (VPQ). Количественная оценка атеросклеротических бляшек.

3D/4D протоколы и анализ

• QLAB 3DQ GI (GI 3DQ). Инструмент для трехмерного анализа объемных данных. Просмотр, измерение, обрезка, вращение и количественная оценка 3D/4D изображений.
• 3D Freehand. Создание объемных изображений с помощью обычного 2D-датчика, объемная реконструкция без специализированных датчиков.

Автоматизированные протоколы анализа

• Автоматизированный количественный анализ 2D-изображений (a2DQ). Автоматические измерения на двумерных изображениях для стандартизации изображений.
• Автоматизированный количественный анализ механики сердца (aCMQ). Автоматический анализ сердечной механики.
• Навигатор для УЗИ сердца плода (FHN). Специализированный протокол для фетальной эхокардиографии.

Специализированные протоколы

• Tissue Specific Presets (TSP). Тканеспецифическая визуализация с автоматической коррекцией более 7500 параметров. Оптимизация настроек датчика под конкретный тип исследования.
• Компрессионная эластография. Протокол оценки относительной жесткости тканей. Молочная железа, гинекологические исследования, не требует внешней компрессии.
• Визуализация микрососудов (MVI).Протокол для обнаружения медленного и слабого кровотока. Оценка микроциркуляции.
• Модуль количественного анализа исследуемой области (ROI). Количественный анализ выбранных областей интереса.Универсальный анализ различных структур.

Все протоколы интегрированы в единую систему управления и могут быть настроены под конкретные потребности медицинского учреждения, обеспечивая стандартизацию исследований и повышение эффективности диагностического процесса

Поддерживаемые датчики для ультразвукового сканера Philips Affiniti 30

Philips Affiniti 30 совместим с широким ассортиментом датчиков, что позволяет охватывать основные клинические задачи — от рутинных исследований до специализированной диагностики. В таблицах представлены данные по датчикам и основным областям их применения

Конвексные датчики

Микроконвексные (эндокавитарные) датчики

Объемные датчики

Линейные датчики

Фазированные (кардиологические) датчики

Специализированные датчики

Примечания:

• MSK = Опорно-двигательный аппарат (Musculoskeletal),
• ТТЭ = Трансторакальная эхокардиография,
• Все датчики совместимы с технологией PureWave для улучшенной чувствительности,
• Система поддерживает до 4 активных портов одновременно.
