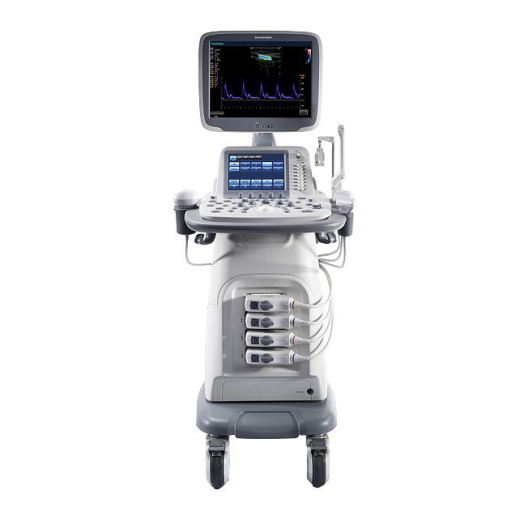

Ультразвуковой аппарат SonoScape S20Pro

SonoScape S20Pro — это стационарная универсальная система среднего класса, построенная на современной аппаратной платформе с акцентом на рутинную визуализацию и стабильную работу в ежедневной клинической практике. Оснащён четырьмя активными портами для датчиков, обеспечивает гибкость и удобство при работе с различными клиническими задачами.

Состав комплекта УЗИ сканера SonoScape S20Pro

Цифровой УЗ-сканер SonoScape S20Pro (вет)

• Универсальный стационарный аппарат среднего класса с ветеринарной программной конфигурацией.Поддержка режимов: B, M, B/M, PW, Color Doppler, Power Doppler, гармоническое и составное сканирование, Needle Enhancement.
• Настраиваемые ветеринарные пресеты по видам животных.
• 4 активных порта для датчиков.
• ЖК-монитор 17”, жесткий диск 500 ГБ.

Микроконвексный датчик C613

• Частотный диапазон: 4–11 МГц,
• Радиус кривизны: 11 мм,
• Угол обзора: 135°

Назначение:
– Абдоминальные исследования у небольших животных,
– УЗИ щенков, котят, мелких грызунов.

Преимущества:
– Малый радиус кривизны обеспечивает хороший доступ в узкие анатомические зоны,
– Высокое разрешение на малых глубинах.

Линейный датчик высокой плотности L743

• Частотный диапазон: 4–15 МГц,
• Апертура: 46 мм,
• Количество элементов: 192,

Назначение:
– Поверхностные органы,
– Сухожилия, суставы, мягкие ткани,
– Молочные железы, лимфоузлы.

Преимущества:
– Высокое пространственное разрешение,
– Идеален для обследования мелких участков и поверхностных структур.

• Частотный диапазон: 4–8 МГц,
• Угол сканирования: 90°.

Назначение:
– Кардиологические исследования у животных,
– Эхокардиография у кошек, собак и лошадей,
– Исследование через узкие межреберные промежутки.

Преимущества:
– Быстрый фреймрейт,
– Хорошая проникающая способность,
– Узкая апертура — для комфортного доступа к сердцу.

Основные режимы сканирования

• B-режим (Brightness) — стандартное двухмерное серошкальное изображение. Используется для оценки формы, структуры и эхогенности тканей.
• M-режим (Motion) — одномерная временная регистрация движущихся структур. Основной режим в кардиологии, особенно для измерения параметров сердца.
• B/M-режим — одновременное отображение B- и M-режимов на одном экране, что удобно при синхронной оценке анатомии и её подвижности.
• B/B (двойной B-режим) — параллельное сканирование двумя изображениями в B-режиме с возможностью сравнения разных участков или временных фаз.
• 4B-режим — одновременное отображение четырёх B-изображений. Удобен для сравнения динамики, работы с разными срезами или мультидатчикового сканирования.

Специальные режимы

• Тканевая гармоника (Tissue Harmonic Imaging) — улучшает качество изображения за счёт подавления шумов и повышения контрастности, особенно полезно у пациентов с повышенной толщиной мягких тканей.
• Изменение масштаба в реальном времени и стоп-кадре — позволяет увеличивать интересующие участки как во время сканирования, так и при анализе сохранённых изображений без потери качества.

Допплеровские режимы

• Цветной допплер (Color Doppler) — визуализация направленности и скорости кровотока в режиме реального времени.
• Энергетический допплер (Power Doppler) — чувствительный к слабым потокам; используется при низком кровотоке, в том числе в мелких сосудах.
• Направленный энергетический допплер (Direction Power Doppler) — сочетает высокую чувствительность с отображением направления потока.
• Импульсно-волновой допплер (PW Doppler) — позволяет измерять скорость кровотока в определённой области.
• HPRF (High Pulse Repetition Frequency) — режим для измерения высоких скоростей потока при снижении эффектов алиасинга.
• Постоянно-волновой допплер (CW Doppler) — применяется для измерения высокоскоростных потоков, например, при клапанных патологиях в кардиологии.
• Тканевой допплер (TDI) — отображает скорость движения тканей, особенно полезен в функциональной оценке миокарда.

Комплексные режимы

• Дуплексный режим — одновременное отображение B-режима и спектрального допплера.
• Триплексный режим — объединяет B-режим, цветной допплер и спектральный допплер на одном экране для комплексной оценки кровотока и анатомии.

Пространственные и реконструкционные технологии

• Compound Imaging — формирует составное изображение за счёт многоугловой реконструкции, повышает чёткость и снижает артефакты.
• Трапецеидальное сканирование — расширяет поле обзора на линейных датчиках за счёт электронного формирования трапециевидного изображения.
• Панорамное сканирование — позволяет сшивать изображение при движении датчика вдоль анатомической структуры, формируя единое удлинённое изображение.
• FreeHand 3D — ручная поверхностная реконструкция 3D-изображения на основе последовательных срезов в B-режиме.

Дополнительные режимы и технологии

• Анатомический M-режим — позволяет произвольно устанавливать линию M-режима под углом, полезен при исследовании сердца в сложных позициях.
• Цветной M-режим — совмещает M-режим с цветной допплерографией для оценки временных характеристик кровотока.
• MicroScan — технология подавления спекл-шума, повышающая чёткость и контрастность изображения, особенно при обследовании на малых глубинах.

Эти режимы делают SonoScape S20Pro гибкой универсальной системой для общей, сосудистой, поверхностной, абдоминальной и кардиологической ультразвуковой диагностики.

Преимущества ветеринарного комплекта

• Универсальность — охватывает широкий спектр ветеринарной диагностики от УЗИ брюшной полости до эхокардиографии.
• Гибкость в работе с разными видами животных — от мелких домашних питомцев до крупных животных.
• Высокое качество визуализации — благодаря поддержке тканевой гармоники, улучшению иглы, и высокочастотным датчикам.

Простая настройка и управление — с возможностью сохранения пресетов под конкретные анатомические области и виды животных.
