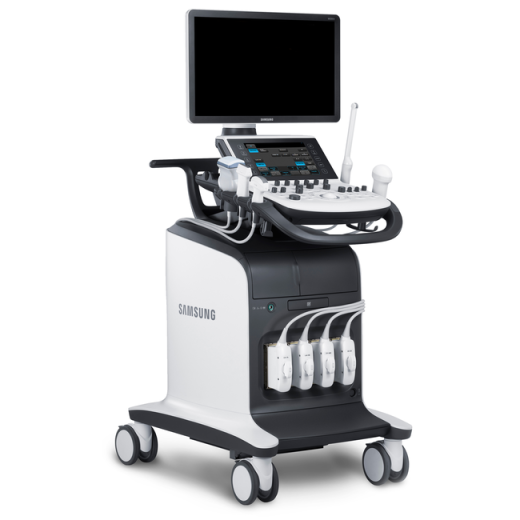

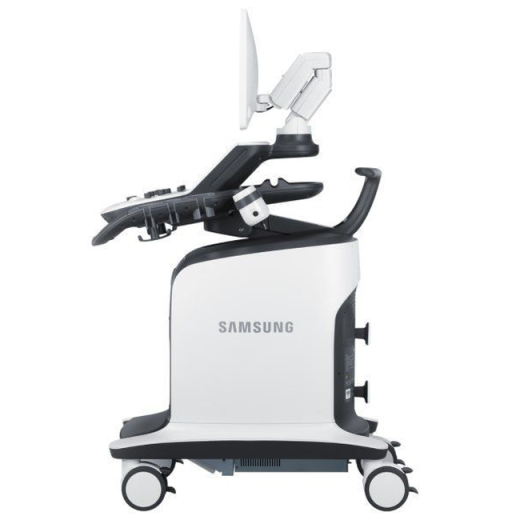

УЗИ аппарат Samsung WS80

УЗИ аппарат Samsung WS80 — это стационарная ультразвуковая система премиум класса, ориентированная преимущественно на женское здоровье, акушерство, гинекологию, а также кардиологию, маммологию и общую визуализацию. Аппарат оснащён современными технологиями визуализации, автоматизации и эргономики, что обеспечивает высокую точность диагностики и эффективность рабочего процесса

Аппарат оснащён 23-дюймовым монитором, поддерживает подключение до 4 датчиков одновременно, имеет встроенный жёсткий диск объёмом 512 Гб и предлагает продвинутую 3D/4D-визуализацию.

УЗИ сканер WS80 включает обширный набор премиальных опций визуализации, таких как Crystal Vue, Realistic Vue, 3D XI, 3D MXI, а также автоматизированные инструменты 5D-серии — 5D NT, 5D HEART, 5D LIMB VOL, 5D CNS, 5D FOLLICLE, 5D LB, которые значительно повышают точность диагностики и упрощают рутинные измерения.

Поддержка технологий Elastoscan, E-Thyroid, E-Breast, AutoIMT, STIC, HDVI, MPI и S-Detect for Breast обеспечивает широкие возможности в онкологии, кардиологии и сосудистой диагностике. Система также включает панорамное сканирование, постоянно-волновой допплер, кардиопакет с модулем ЭКГ, функции количественного анализа и автоматической оптимизации изображения (SCI, 2D NT).

Дополнительные элементы комфорта и интеграции включают возможность подключения педали управления, модуль записи ADVR и полную поддержку протокола DICOM для интеграции с медицинскими информационными системами.

Базовая комплектация ультразвукового аппарата Samsung WS80A

Базовая комплектация включает всё необходимое для полноценной клинической работы в различных областях диагностики:

Состав базовой комплектации:

• Сканер WS80A-RUS с 23-дюймовым ЖК-монитором высокой чёткости,
• Сенсорная панель управления размером 10.1" с интуитивным интерфейсом,
• Подогреватель геля обеспечивает комфорт пациента,
• Подсвечиваемая клавиатура с трекболом предоставляет лучшие условия управления устройством в условиях слабого освещения,
• USB-порты для быстрого экспорта данных и подключения периферии,
• Цифровая кинопамять — хранение и воспроизведение диагностических серий изображений.

Встроенные режимы и технологии:

• Цветовой допплер (ЦДК),
• Энергетический допплер,
• Направленный энергетический допплер,
• Импульсно-волновой допплер (PW),
• Тканевая гармоника — улучшенное качество визуализации на глубине,
• ClearVision — адаптивная технология подавления шума и повышения чёткости границ,
• MultiVision — составное многолучевое сканирование с повышенной детализацией и контрастностью,
• SonoView — система управления изображениями и архивами.

Документация:

• Руководство оператора — содержит полную информацию по управлению системой и работе с программным обеспечением.

Эта комплектация формирует высокотехнологичную базу для расширения возможностей за счёт дополнительных клинических пакетов и специализированных опций.

Режимы визуализации Samsung WS80

B-режим (2D). Основной режим серошкального двухмерного изображения. Обеспечивает высокую пространственную и контрастную визуализацию тканей, поддерживает тканевую гармонику, включая технологию пульс-инверсной гармоники для повышения детализации при сканировании как поверхностных, так и глубокорасположенных структур.

M-режим. Одномерная временная регистрация движения анатомических структур, применяется преимущественно в кардиологии (например, при оценке клапанной функции).

• Анатомический М-режим (AMM) доступен при установке кардиопакета: позволяет проводить измерения вдоль произвольных линий, в том числе при нестандартной ориентации сердца.
• Цветной М-режим (CM-mode) также требует кардиопакет и используется для оценки характера кровотока в М-режиме с наложением цветовой допплерографии.

CD (Color Doppler). Цветовое картирование в режиме допплера предоставляет возможность настройки угла инсонанса (steering), используется для оценки направления и скорости кровотока в режиме реального времени.

PD (Power Doppler). Энергетический допплер с высокой чувствительностью к медленному кровотоку. Применяется при визуализации сосудистых образований и перфузии тканей. Steering также поддерживается.

DPDI (Directional Power Doppler Imaging). Двунаправленный энергетический допплер: дополнительно отображает направление кровотока, улучшая визуализацию в зонах с низким потоком.

TDI (Tissue Doppler Imaging). Тканевая допплерография — количественная и качественная оценка движения миокарда. Необходим кардиопакет. Используется для анализа систолической и диастолической функции сердца, включая продольную деформацию и синхронность.

PW (Pulsed Wave Doppler). Импульсно-волновой допплер: применяется для измерения скоростных характеристик кровотока в конкретной точке. Поддерживается функция steering и автоматический анализ спектров, упрощающий проведение измерений.

HPRF (High Pulse Repetition Frequency Doppler). Допплер с высокой частотой повторения импульсов, используемый при изучении высокоскоростного кровотока в глубоких сосудах. Расширяет диапазон измеряемых скоростей.

CW (Continuous Wave Doppler). Постоянно-волновой допплер (опционально). Позволяет регистрировать высокоскоростной кровоток (например, при клапанных пороках), но без локализации зоны интереса по глубине.

3D-режим (Static 3D). Трёхмерная реконструкция с использованием датчиков объёмного типа в статическом режиме. Позволяет визуализировать структуру тканей и сосудов в трехмерном пространстве, включая реконструкции с наложением цветового или энергетического допплера. Требуется опция Static 3D.

4D-режим (Live 3D). Объёмное сканирование в реальном времени, применяется преимущественно в направлении акушерства и гинекологии. Предусматривает непрерывное обновление объемного изображения. Требуется опция Live 3D.

Мультиоконные режимы отображения. Возможность одновременного отображения нескольких режимов и проекций на экране:

• B/С, B/PD, B/PWD, B/C/PWD, B/PD/PWD и другие комбинации.
• Поддерживается вывод 2, 4 и более окон для сравнительного анализа или отображения динамики изменений.

Трапециевидный режим. Расширение угла обзора при работе с линейными датчиками, особенно полезно при сканировании в узких анатомических областях (например, шея, запястье).

Масштабирование (Zoom). Доступно в реальном времени и при анализе сохранённых изображений. Обеспечивает точную фокусировку на зоне интереса без потери разрешения при использовании нативного зума.

Инновационные технологии Samsung WS80

1. S-Vue™ датчики. Высокочувствительные монокристаллические датчики обеспечивают улучшенную передачу сигнала, расширенный диапазон визуализации и высокое пространственное разрешение. Благодаря технологии S-Vue повышается качество изображения как у поверхностных, так и у структур, расположенных глубоко.
2. Quick Scan. Интеллектуальная автоматическая оптимизация изображения одним касанием. Быстрая настройка параметров визуализации в B-, C- и D-режимах выполняется с учетом типа органа, определяемого системой автоматически на основе встроенной базы анатомических данных.
3. S-Harmonic™. Усовершенствованная тканевая гармоника, улучшающая чёткость изображения, особенно в области глубоко расположенных органов. Уменьшает шумы и артефакты ближе к поверхности, сохраняя при этом качественную визуализацию в глубине.
4. SRF (Speckle Reduction Filter). Фильтрация мелких шумов и артефактов зернистости без потери информативности изображения. Повышает чёткость контуров и однородность тканей.
5. VCE (Volume Contrast Enhancement). Технология повышения контрастности в объемных изображениях. Исключает слабо визуализируемые участки и усиливает различие между структурами внутри 3D-объекта.
6. VSI (Volume Shade Imaging). Метод формирования объемных изображений с применением теневой визуализации. Создает реалистичное представление формы и рельефа анатомических структур.
7. FSI (Full Spectrum Imaging). Алгоритм многоступенчатой обработки сигнала по всему частотному диапазону. Улучшает контраст и детализацию во всех зонах глубины сканирования.
8. See-Thru™. Объединение трехмерного изображения энергетического допплера и серошкального 3D-режима. Позволяет оценить васкуляризацию в анатомическом контексте с сохранением визуализации окружающих тканей.
9. Inversion 3D. Режим инверсной реконструкции объема: используется для изучения кистозных и сосудистых образований. Позволяет получить "отпечаток" заполненных жидкостью или слабоэхогенных структур.
10. Color STIC. Цветная объемная визуализация сердечной деятельности плода с синхронизацией по сердечному циклу. Технология STIC (Spatio-Temporal Image Correlation) позволяет дать точную оценку функции сердца в реальном времени с возможностью мультипланарного анализа.
11. EZ Exam™. Инструмент, помогающий сформировать протокол ультразвукового исследования. Позволяет заранее настроить последовательность режимов, измерений и изображений, облегчая проведение типовых исследований и повышая стандартизацию данных.
